Memory
Linux 的内存管理可谓是学好 Linux 的必经之路，也是 Linux 的关键知识点，有人说打通了内存管理的知识，也就打通了 Linux 的任督二脉，这一点不夸张。有人问网上有很多 Linux 内存管理的内容，为什么还要看你这一篇，这正是我写此文的原因，网上碎片化的相关知识点大都是东拼西凑，先不说正确性与否，就连基本的逻辑都没有搞清楚，我可以负责任的说 Linux 内存管理只需要看此文一篇就可以让你入 Linux 内核的大门，省去你东找西找的时间，让你形成内存管理知识的闭环。
Overview
1.1 UMA 和 NUMA 两种模型 共享存储型多处理机有两种模型
均匀存储器存取（Uniform-Memory-Access，简称 UMA）模型
非均匀存储器存取（Nonuniform-Memory-Access，简称 NUMA）模型
UMA 模型
物理存储器被所有处理机均匀共享。所有处理机对所有存储字具有相同的存取时间，这就是为什么称它为均匀存储器存取的原因。每台处理机可以有私用高速缓存,外围设备也以一定形式共享。
NUMA 模型
NUMA 模式下，处理器被划分成多个”节点”（node）， 每个节点被分配有的本地存储器空间。 所有节点中的处理器都可以访问全部的系统物理存储器，但是访问本节点内的存储器所需要的时间，比访问某些远程节点内的存储器所花的时间要少得多。
1.2 (N)UMA 模型中 linux 内存的机构 非一致存储器访问(NUMA)模式下
处理器被划分成多个”节点”(node), 每个节点被分配有的本地存储器空间. 所有节点中的处理器都可以访问全部的系统物理存储器，但是访问本节点内的存储器所需要的时间，比访问某些远程节点内的存储器所花的时间要少得多
内存被分割成多个区域（BANK，也叫”簇”），依据簇与处理器的”距离”不同, 访问不同簇的代码也会不同. 比如，可能把内存的一个簇指派给每个处理器，或则某个簇和设备卡很近，很适合 DMA，那么就指派给该设备。因此当前的多数系统会把内存系统分割成 2 块区域，一块是专门给 CPU 去访问，一块是给外围设备板卡的 DMA 去访问
在 UMA 系统中, 内存就相当于一个只使用一个 NUMA 节点来管理整个系统的内存. 而内存管理的其他地方则认为他们就是在处理一个(伪)NUMA 系统.
Linux 把物理内存划分为三个层次来管理
层次 描述 存储节点(Node) CPU 被划分为多个节点(node), 内存则被分簇, 每个 CPU 对应一个本地物理内存, 即一个 CPU-node 对应一个内存簇 bank，即每个内存簇被认为是一个节点 管理区(Zone) 每个物理内存节点 node 被划分为多个内存管理区域, 用于表示不同范围的内存, 内核可以使用不同的映射方式映射物理内存 页面(Page) 内存被细分为多个页面帧, 页面是最基本的页面分配的单位 ｜ 2 内存节点 node 2.1 为什么要用 node 来描述内存 这点前面是说的很明白了, NUMA 结构下, 每个处理器 CPU 与一个本地内存直接相连, 而不同处理器之前则通过总线进行进一步的连接, 因此相对于任何一个 CPU 访问本地内存的速度比访问远程内存的速度要快
Linux 适用于各种不同的体系结构, 而不同体系结构在内存管理方面的差别很大. 因此 linux 内核需要用一种体系结构无关的方式来表示内存.
因此 linux 内核把物理内存按照 CPU 节点划分为不同的 node, 每个 node 作为某个 cpu 结点的本地内存, 而作为其他 CPU 节点的远程内存, 而 UMA 结构下, 则任务系统中只存在一个内存 node, 这样对于 UMA 结构来说, 内核把内存当成只有一个内存 node 节点的伪 NUMA
2.2 内存结点的概念 CPU 被划分为多个节点(node), 内存则被分簇, 每个 CPU 对应一个本地物理内存, 即一个 CPU-node 对应一个内存簇 bank，即每个内存簇被认为是一个节点
系统的物理内存被划分为几个节点(node), 一个 node 对应一个内存簇 bank，即每个内存簇被认为是一个节点
内存被划分为结点. 每个节点关联到系统中的一个处理器, 内核中表示为 pg_data_t 的实例. 系统中每个节点被链接到一个以 NULL 结尾的 pgdat_list 链表中<而其中的每个节点利用 pg_data_tnode_next 字段链接到下一节．而对于 PC 这种 UMA 结构的机器来说, 只使用了一个成为 contig_page_data 的静态 pg_data_t 结构.
内存中的每个节点都是由 pg_data_t 描述,而 pg_data_t 由 struct pglist_data 定义而来, 该数据结构定义在 include/linux/mmzone.h, line 615
在分配一个页面时, Linux 采用节点局部分配的策略, 从最靠近运行中的 CPU 的节点分配内存, 由于进程往往是在同一个 CPU 上运行, 因此从当前节点得到的内存很可能被用到
2.3 pg_data_t 描述内存节点 表示 node 的数据结构为 typedef struct pglist_data pg_data_t， 这个结构定义在 include/linux/mmzone.h, line 615 中,结构体的内容如下
|
|
/*
- The pg_data_t structure is used in machines with CONFIG_DISCONTIGMEM
- (mostly NUMA machines?) to denote a higher-level memory zone than the
- zone denotes.
- On NUMA machines, each NUMA node would have a pg_data_t to describe
- it’s memory layout.
- Memory statistics and page replacement data structures are maintained on a
- per-zone basis.
/
struct bootmem_data;
typedef struct pglist_data {
/ 包含了结点中各内存域的数据结构 , 可能的区域类型用 zonetype 表示/
struct zone nodezones[MAX_NR_ZONES];
/ 指点了备用结点及其内存域的列表，以便在当前结点没有可用空间时，在备用结点分配内存 /
struct zonelist nodezonelists[MAX_ZONELISTS];
int nr_zones; /* 保存结点中不同内存域的数目 /
#ifdef CONFIGFLAT_NODE_MEM_MAP /* means !SPARSEMEM /
struct page nodemem_map; / 指向 page 实例数组的指针，用于描述结点的所有物理内存页，它包含了结点中所有内存域的页。 /
#ifdef CONFIG_PAGE_EXTENSION
struct page_ext _node_page_ext;
#endif
#endif
#ifndef CONFIG_NO_BOOTMEM
/ 在系统启动 boot 期间，内存管理子系统初始化之前，
内核页需要使用内存（另外，还需要保留部分内存用于初始化内存管理子系统）
为解决这个问题，内核使用了自举内存分配器
此结构用于这个阶段的内存管理 */
struct bootmem_data *bdata;
#endif
#ifdef CONFIG_MEMORY_HOTPLUG
/*
- Must be held any time you expect node_start_pfn, node_present_pages
- or node_spanned_pages stay constant. Holding this will also
- guarantee that any pfn_valid() stays that way.
- pgdat_resize_lock() and pgdat_resize_unlock() are provided to
- manipulate node_size_lock without checking for CONFIG_MEMORY_HOTPLUG.
- Nests above zone->lock and zone->span_seqlock
- 当系统支持内存热插拨时，用于保护本结构中的与节点大小相关的字段。
- 哪调用 nodestart_pfn，node_present_pages，node_spanned_pages 相关的代码时，需要使用该锁。 / spinlockt node_size_lock; #endif / /_起始页面帧号，指出该节点在全局 mem_map 中的偏移 系统中所有的页帧是依次编号的，每个页帧的号码都是全局唯一的（不只是结点内唯一） _/ unsigned long nodestart_pfn; unsigned long node_present_pages; / total number of physical pages 结点中页帧的数目 / unsigned long node_spanned_pages; / total size of physical page range, including holes 该结点以页帧为单位计算的长度，包含内存空洞 / int node_id; / 全局结点 ID，系统中的 NUMA 结点都从 0 开始编号 / wait_queue_head_t kswapd_wait; / 交换守护进程的等待队列， 在将页帧换出结点时会用到。后面的文章会详细讨论。 / wait_queue_head_t pfmemalloc_wait; struct task_struct _kswapd; / Protected by memhotplug_begin/end() 指向负责该结点的交换守护进程的 task_struct。 / int kswapdmax_order; / 定义需要释放的区域的长度 */ enum zone_type classzone_idx;
#ifdef CONFIG_COMPACTION int kcompactd_max_order; enum zone_type kcompactd_classzone_idx; wait_queue_head_t kcompactd_wait; struct task_struct *kcompactd; #endif
#ifdef CONFIGNUMA_BALANCING / Lock serializing the migrate rate limiting window _/ spinlock_t numabalancing_migrate_lock;
/* Rate limiting time interval */
unsigned long numabalancing_migrate_next_window;
/* Number of pages migrated during the rate limiting time interval */
unsigned long numabalancing_migrate_nr_pages;
#endif
#ifdef CONFIG*DEFERRED_STRUCT_PAGE_INIT /*
- If memory initialisation on large machines is deferred then this _ is the first PFN that needs to be initialised. _/ unsigned long firstdeferred_pfn; #endif / CONFIG_DEFERRED_STRUCT_PAGE_INIT */
#ifdef CONFIG*TRANSPARENT_HUGEPAGE spinlock_t split_queue_lock; struct list_head split_queue; unsigned long split_queue_len; #endif } pg_data_t;
字段 描述 nodezones 每个 Node 划分为不同的 zone，分别为 ZONE_DMA，ZONE_NORMAL，ZONE_HIGHMEM node_zonelists 这个是备用节点及其内存域的列表，当当前节点的内存不够分配时，会选取访问代价最低的内存进行分配。分配内存操作时的区域顺序，当调用 free_area_init_core()时，由 mm/page_alloc.c 文件中的 build_zonelists()函数设置 nr_zones 当前节点中不同内存域 zone 的数量，1 到 3 个之间。并不是所有的 node 都有 3 个 zone 的，比如一个 CPU 簇就可能没有 ZONE_DMA 区域 node_mem_map node 中的第一个 page，它可以指向 mem_map 中的任何一个 page，指向 page 实例数组的指针，用于描述该节点所拥有的的物理内存页，它包含了该页面所有的内存页，被放置在全局 mem_map 数组中 bdata 这个仅用于引导程序 boot 的内存分配，内存在启动时，也需要使用内存，在这里内存使用了自举内存分配器，这里 bdata 是指向内存自举分配器的数据结构的实例 node_start_pfn pfn 是 page frame number 的缩写。这个成员是用于表示 node 中的开始那个 page 在物理内存中的位置的。是当前 NUMA 节点的第一个页帧的编号，系统中所有的页帧是依次进行编号的，这个字段代表的是当前节点的页帧的起始值，对于 UMA 系统，只有一个节点，所以该值总是 0 node_present_pages node 中的真正可以使用的 page 数量 node_spanned_pages 该节点以页帧为单位的总长度，这个不等于前面的 node_present_pages,因为这里面包含空洞内存 node_id node 的 NODE ID 当前节点在系统中的编号，从 0 开始 kswapd_wait node 的等待队列，交换守护列队进程的等待列表 kswapd_max_order 需要释放的区域的长度，以页阶为单位 classzone_idx 这个字段暂时没弄明白，不过其中的 zone_type 是对 ZONE_DMA,ZONE_DMA32,ZONE_NORMAL,ZONE_HIGH,ZONE_MOVABLE,__MAX_NR_ZONES 的枚举 2.5 结点的内存管理域 typedef struct pglist_data { / 包含了结点中各内存域的数据结构 , 可能的区域类型用 zonetype 表示/ struct zone nodezones[MAX_NR_ZONES]; /* 指点了备用结点及其内存域的列表，以便在当前结点没有可用空间时，在备用结点分配内存 / struct zonelist nodezonelists[MAX_ZONELISTS]; int nr_zones; / 保存结点中不同内存域的数目 _/
} pg_data_t; 1 2 3 4 5 6 7 8 node_zones[MAX_NR_ZONES]数组保存了节点中各个内存域的数据结构,
而 node_zonelist 则指定了备用节点以及其内存域的列表, 以便在当前结点没有可用空间时, 在备用节点分配内存.
nr_zones 存储了结点中不同内存域的数目
2.6 结点的内存页面 typedef struct pglistdata { struct page _node_mem_map; / 指向 page 实例数组的指针，用于描述结点的所有物理内存页，它包含了结点中所有内存域的页。 */
/* /*起始页面帧号，指出该节点在全局mem_map中的偏移
系统中所有的页帧是依次编号的，每个页帧的号码都是全局唯一的（不只是结点内唯一）*/
unsigned long node_start_pfn;
unsigned long node_present_pages; /* total number of physical pages 结点中页帧的数目 */
unsigned long node_spanned_pages; /* total size of physical page range, including holes 该结点以页帧为单位计算的长度，包含内存空洞 */
int node_id; /* 全局结点ID，系统中的NUMA结点都从0开始编号 */
} pg_data_t; 1 2 3 4 5 6 7 8 9 10 11 其中 node_mem_map 是指向页面 page 实例数组的指针, 用于描述结点的所有物理内存页. 它包含了结点中所有内存域的页.
node_start_pfn 是该 NUMA 结点的第一个页帧的逻辑编号. 系统中所有的节点的页帧是一次编号的, 每个页帧的编号是全局唯一的. node_start_pfn 在 UMA 系统中总是 0， 因为系统中只有一个内存结点， 因此其第一个页帧编号总是 0.
node_present_pages 指定了结点中页帧的数目, 而 node_spanned_pages 则给出了该结点以页帧为单位计算的长度. 二者的值不一定相同, 因为结点中可能有一些空洞, 并不对应真正的页帧.

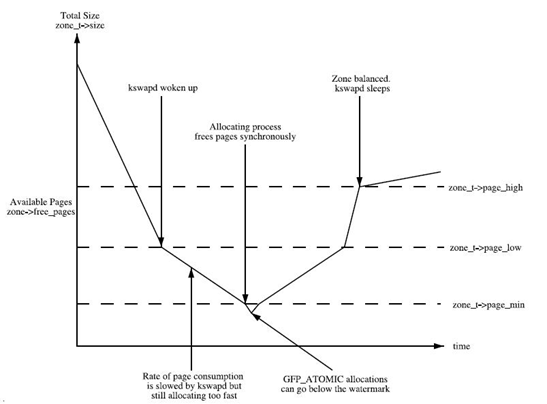

2.7 交换守护进程 typedef struct pglistdata { wait_queue_head_t kswapd_wait; / 交换守护进程的等待队列， 在将页帧换出结点时会用到。后面的文章会详细讨论。 / wait_queue_head_t pfmemalloc_wait; struct task_struct _kswapd; / Protected by mem_hotplug_begin/end() 指向负责该结点的交换守护进程的 task_struct。 */ }; 1 2 3 4 5 6 7 kswapd 指向了负责将该结点的交换守护进程的 task_struct. 在将页帧换出结点时会唤醒该进程.
kswap_wait 是交换守护进程(swap daemon)的等待队列
而 kswapd_max_order 用于页交换子系统的实现, 用来定义需要释放的区域的长度.
3 结点状态 3.1 结点状态标识 node_states 内核用 enum node_state 变量标记了内存结点所有可能的状态信息, 其定义在 include/linux/nodemask.h?v=4.7, line 381
enum nodestates { N_POSSIBLE, / The node could become online at some point 结点在某个时候可能变成联机*/ N_ONLINE, /* The node is online 节点是联机的*/ N_NORMAL_MEMORY, /* The node has regular memory 结点是普通内存域 / #ifdef CONFIG_HIGHMEM N_HIGH_MEMORY, / The node has regular or high memory 结点是普通或者高端内存域*/ #else N_HIGH_MEMORY = N_NORMAL_MEMORY, #endif #ifdef CONFIG_MOVABLE_NODE N_MEMORY, /* The node has memory(regular, high, movable) / #else N_MEMORY = N_HIGH_MEMORY, #endif N_CPU, / The node has one or more cpus _/ NR_NODE_STATES }; 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 状态 描述 N_POSSIBLE 结点在某个时候可能变成联机 N_ONLINE 节点是联机的 N_NORMAL_MEMORY 结点是普通内存域 N_HIGH_MEMORY 结点是普通或者高端内存域 N_MEMORY 结点是普通，高端内存或者 MOVEABLE 域 N_CPU 结点有一个或多个 CPU 其中 N_POSSIBLE, N_ONLINE 和 N_CPU 用于 CPU 和内存的热插拔.
对内存管理有必要的标志是 N_HIGH_MEMORY 和 N_NORMAL_MEMORY, 如果结点有普通或高端内存则使用 N_HIGH_MEMORY, 仅当结点没有高端内存时才设置 N_NORMAL_MEMORY
N_NORMAL_MEMORY, /* The node has regular memory
结点是普通内存域*/
#ifdef CONFIGHIGHMEM N_HIGH_MEMORY, / The node has regular or high memory 结点是高端内存域*/ #else /* 没有高端内存域, 仍设置 N*NORMAL_MEMORY */ N_HIGH_MEMORY = N_NORMAL_MEMORY, #endif 1 2 3 4 5 6 7 8 9 同样 ZONE_MOVABLE 内存域同样用类似的方法设置, 仅当系统中存在 ZONE_MOVABLE 内存域内存域(配置了 CONFIG_MOVABLE_NODE 参数)时, N_MEMORY 才被设定, 否则则被设定成 N_HIGH_MEMORY, 而 N_HIGH_MEMORY 设定与否同样依赖于参数 CONFIG_HIGHMEM 的设定
#ifdef CONFIGMOVABLE_NODE N_MEMORY, / The node has memory(regular, high, movable) _/ #else N_MEMORY = N_HIGH_MEMORY, #endif 1 2 3 4 5 3.2 结点状态设置函数 内核提供了辅助函数来设置或者清楚位域活特定结点的一个比特位
static inline int node_state(int node, enum node_states state) static inline void node_set_state(int node, enum node_states state) static inline void node_clear_state(int node, enum node_states state) static inline int num_node_state(enum node_states state) 1 2 3 4 此外宏 for_each_node_state(**node, **state)用来迭代处于特定状态的所有结点,
#define for_each_node_state(**node, **state) for_each_node_mask((**node), node_states[**state]) 1 2 而 for_each_online_node(node)则负责迭代所有的活动结点.
如果内核编译只支持当个结点(即使用平坦内存模型), 则没有结点位图, 上述操作该位图的函数则变成空操作, 其定义形式如下, 参见 include/linux/nodemask.h?v=4.7, line 406
参见内核
#if MAXNUMNODES > 1 / some real function / #else / some NULL function _/ #endif 1 2 3 4 5 4 查找内存结点 node_id 作为全局节点 id。 系统中的 NUMA 结点都是从 0 开始编号的
4.1 linux-2.4 中的实现 pgdat_next 指针域和 pgdat_list 内存结点链表
而对于 NUMA 结构的系统中, 在 linux-2.4.x 之前的内核中所有的节点，内存结点 pg_data_t 都有一个 next 指针域 pgdat_next 指向下一个内存结点. 这样一来系统中所有结点都通过单链表 pgdat_list 链接起来, 其末尾是一个 NULL 指针标记.
这些节点都放在该链表中，均由函数 init_bootmem_core()初始化结点
for_each_pgdat(pgdat)来遍历 node 节点
那么内核提供了宏函数 for_each_pgdat(pgdat)来遍历 node 节点, 其只需要沿着 node_next 以此便立即可, 参照 include/linux/mmzone.h?v=2.4.37, line 187
/**
- for_each_pgdat - helper macro to iterate over nodes
- @pgdat - pg_data_t * variable
- Meant to help with common loops of the form
- pgdat = pgdat_list;
- while(pgdat) {
- …
- pgdat = pgdat->node_next;
- } */ #define for_each_pgdat(pgdat) for (pgdat = pgdat_list; pgdat; pgdat = pgdat->node_next) 1 2 3 4 5 6 7 8 9 10 11 12 4.2 linux-3.x~4.x 的实现 node_data 内存节点数组
在新的 linux3.x~linux4.x 的内核中，内核移除了 pg_data_t 的 pgdat_next 之指针域, 同时也删除了 pgdat_list 链表, 参见 Remove pgdat list 和 Remove pgdat list ver.2
但是定义了一个大小为 MAX_NUMNODES 类型为 pg_data_t 数组 node_data,数组的大小根据 CONFIG_NODES_SHIFT 的配置决定. 对于 UMA 来说，NODES_SHIFT 为 0，所以 MAX_NUMNODES 的值为 1.
for_each_online_pgdat 遍历所有的内存结点
内核提供了 for_each_online_pgdatfor_each_online_pgdat(pgdat)来遍历节点
/**
- for_each_online_pgdat - helper macro to iterate over all online nodes
- @pgdat - pointer to a pg_data_t variable */ #define for_each_online_pgdat(pgdat) for (pgdat = first_online_pgdat(); pgdat; pgdat = next_online_pgdat(pgdat)) 1 2 3 4 5 6 7 8 其中 first_online_pgdat 可以查找到系统中第一个内存节点的 pg_data_t 信息, next_online_pgdat 则查找下一个内存节点.
下面我们来看看 first_online_pgdat 和 next_online_pgdat 是怎么实现的.
first_online_node 和 next_online_node 返回结点编号
由于没了 next 指针域 pgdat_next 和全局 node 链表 pgdat_list, 因而内核提供了 first_online_node 指向第一个内存结点, 而通过 next_online_node 来查找其下一个结点, 他们是通过状态 node_states 的位图来查找结点信息的, 定义在 include/linux/nodemask.h?v4.7, line 432
// http://lxr.free-electrons.com/source/include/linux/nodemask.h?v4.7#L432 #define first_online_node first_node(node_states[N_ONLINE]) #define first_memory_node first_node(node_states[N_MEMORY]) static inline int next_online_node(int nid) { return next_node(nid, node_states[N_ONLINE]); } 1 2 3 4 5 6 7 first_online_node 和 next_online_node 返回所查找的 node 结点的编号, 而有了编号, 我们直接去 node_data 数组中按照编号进行索引即可去除对应的 pg_data_t 的信息.内核提供了 NODE_DATA(node_id)宏函数来按照编号来查找对应的结点, 它的工作其实其实就是从 node_data 数组中进行索引
NODE_DATA(node_id)查找编号 node_id 的结点 pg_data_t 信息
移除了 pg_data_t->pgdat_next 指针域. 但是所有的 node 都存储在 node_data 数组中, 内核提供了函数 NODE_DATA 直接通过 node 编号索引节点 pg_data_t 信息, 参见 NODE_DATA 的定义
extern struct pglist_data *node_data[]; #define NODE_DATA(nid) (node_data[(nid)]) 1 2 在 UMA 结构的机器中, 只有一个 node 结点即 contig_page_data, 此时 NODE_DATA 直接指向了全局的 contig_page_data, 而与 node 的编号 nid 无关, 参照 include/linux/mmzone.h?v=4.7, line 858, 其中全局唯一的内存 node 结点 contig_page_data 定义在 mm/nobootmem.c?v=4.7, line 27, linux-2.4.37
#ifndef CONFIGNEED_MULTIPLE_NODES extern struct pglist_data contig_page_data; #define NODE_DATA(nid) (&contig_page_data) #define NODE_MEM_MAP(nid) mem_map else / …… _/ #endif 1 2 3 4 5 6 7 first_online_pgdat 和 next_online_pgdat 返回结点的 pg_data_t
首先通过 first_online_node 和 next_online_node 找到节点的编号
然后通过 NODE_DATA(node_id)查找到对应编号的结点的 pg_data_t 信息
struct pglist_data *first_online_pgdat(void) { return NODE_DATA(first_online_node); }
struct pglist_data *next_online_pgdat(struct pglist_data *pgdat) { int nid = next_online_node(pgdat->node_id);
if (nid == MAX_NUMNODES)
return NULL;
return NODE_DATA(nid);
}
Node
Zone
Page
Highmem
本文内容主要来自ilinuxkernel.com，并对该部分内容进行了扩充。
下图展示的部分内容包含了本文的知识点，值得细细分析。
Linux 内核地址空间划分
通常32 位 Linux 进程地址空间划分 0~3G 为用户空间，3~4G 为空间。注意这里是 32 位进程地址空间划分，64 位进程地址空间划分是不同的。
Linux 内核高端内存的由来
当内核模块代码或线程访问内存时，代码中的内存地址都为逻辑地址，而对应到真正的物理内存地址，需要地址一对一的映射，如逻辑地址 0xc0000003 对应的物理地址为 0x3，0xc0000004 对应的物理地址为 0x4，… …，逻辑地址与物理地址对应的关系为:
物理地址 = 逻辑地址 – 0xC0000000
假设按照上述简单的地址映射关系，那么内核逻辑地址空间访问为 0xc0000000 ~ 0xffffffff，那么对应的物理内存范围就为 0x0 ~ 0x40000000，即只能访问 1G 物理内存。若机器中安装 8G 物理内存，那么内核就只能访问前 1G 物理内存，后面 7G 物理内存将会无法访问，因为内核的地址空间已经全部映射到物理内存地址范围 0x0 ~ 0x40000000。即使安装了 8G 物理内存，那么物理地址为 0x40000001 的内存，内核该怎么去访问呢？代码中必须要有内存逻辑地址的，0xc0000000 ~ 0xffffffff 的地址空间已经被用完了，所以无法访问物理地址 0x40000000 以后的内存。
显然不能将内核地址空间 0xc0000000 ~ 0xfffffff 全部用来简单的地址映射。x86 架构中将物理地址空间划分三部分：ZONE_DMA、ZONE_NORMAL 和 ZONE_HIGHMEM。ZONE_HIGHMEM 即为高端内存，这就是高端内存概念的由来。
在 x86 结构中，三种类型的区域如下：
- ZONE_DMA 物理内存开始的 16MB
- ZONE_NORMAL 物理内存的 16MB~896MB
- ZONE_HIGHMEM 物理内存的 896MB ~ 结束
Linux 内核高端内存的理解
前面我们解释了高端内存的由来。 Linux 将物理地址空间划分为三部分 ZONE_DMA、ZONE_NORMAL 和 ZONE_HIGHMEM，高端内存 HIGH_MEM 地址空间映射的内核线性地址范围为 0xF8000000 ~ 0xFFFFFFFF（896MB ～ 1024MB）。
当内核想访问高于 896MB 物理地址内存时，从 0xF8000000 ~ 0xFFFFFFFF 地址空间范围内找一段相应大小空闲的逻辑地址空间，借用一会。借用这段逻辑地址空间，建立映射到想访问的那段物理内存（即填充内核页表），临时用一会，用完后归还。这样别人也可以借用这段地址空间访问其他物理内存，实现了使用有限的地址空间，访问所有所有物理内存。如下图:
例如内核想访问 2G 开始的一段大小为 1MB 的物理内存，即物理地址范围为 0x80000000 ~ 0x800FFFFF。访问之前先找到一段 1MB 大小的空闲地址空间，假设找到的空闲地址空间为 0xF8700000 ~ 0xF87FFFFF，用这 1MB 的逻辑地址空间映射到物理地址空间 0x80000000 ~ 0x800FFFFF 的内存。
当内核访问完 0x80000000 ~ 0x800FFFFF 物理内存后，就将 0xF8700000 ~ 0xF87FFFFF 内核线性空间释放。这样其他进程或代码也可以使用 0xF8700000 ~ 0xF87FFFFF 这段地址访问其他物理内存。
从上面的描述，我们可以知道高端内存的最基本思想：借一段地址空间，建立临时地址映射，用完后释放，达到这段地址空间可以循环使用，访问所有物理内存。
高端内存的映射
0xF8000000 ~ 0xFFFFFFFF（896MB ～ 1024MB)的 128MB 内核线性地址空间被划分为 3 部分：VMALLOC_START~VMALLOC_END、KMAP_BASE~FIXADDR_START 和 FIXADDR_START~4G。
对于高端内存，可以通过 alloc_page() 或者其它函数获得对应的 page，但是要想访问实际物理内存，还得把 page 转为线性地址才行，也就是说，我们需要为高端内存对应的 page 找一个线性空间，这个过程称为高端内存映射。
对应 128MB 内核线性地址空间的 3 部分，高端内存映射有三种方式：
- 映射到”内核动态映射空间”（noncontiguous memory allocation）

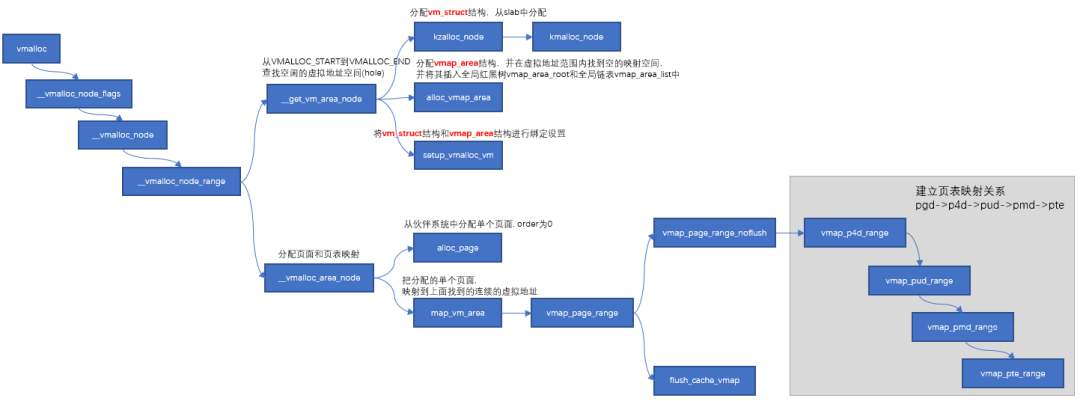

这种方式很简单，因为通过 vmalloc() ，在”内核动态映射空间”申请内存的时候，就从高端内存获得页面，因此说高端内存有可能映射到”内核动态映射空间”中。
- 持久内核映射（permanent kernel mapping）
内核专门留出一块线性空间，从 PKMAP_BASE 到 FIXADDR_START ，用于映射高端内存。在 2.6 内核上，这个地址范围是 4G-8M 到 4G-4M 之间。这个空间叫”持久内核映射空间”。通过 kmap()，可以把一个 page 映射到这个空间来。因为允许永久映射的数量有限，当不再需要高端内存时，应该解除映射，这可以通过 kunmap()函数来完成。
- 临时映射（temporary kernel mapping）
内核在 FIXADDR_START 到 FIXADDR_TOP(4GB)之间保留了一些线性空间用于特殊需求。这个空间称为”固定映射空间”，在这个空间中，有一部分用于高端内存的临时映射。 这个空间具有如下特点：
- 每个 CPU 占用一块空间
- 在每个 CPU 占用的那块空间中，又分为多个小空间，每个小空间大小是 1 个 page，每个小空间用于一个目的，这些目的定义在 kmap_types.h 中的 km_type 中。
当要进行一次临时映射的时候，需要指定映射的目的，根据映射目的，可以找到对应的小空间，然后把这个空间的地址作为映射地址。这意味着一次临时映射会导致以前的映射被覆盖。通过 kmap_atomic()可实现临时映射。
常见问题
\1. 用户空间是否有高端内存概念？
用户空间没有高端内存概念，只有内核空间才存在高端内存。
\2. 64 位内核中有高端内存吗？
目前现实中，64 位 Linux 内核不存在高端内存，因为 64 位内核可以支持超过 512GB 内存。若机器安装的物理内存超过内核地址空间范围，就会存在高端内存。
\3. 高端内存和物理地址、线性地址的关系？
高端内存只和物理地址有关系，和线性地址没有直接关系。
Paging
Evolve
PTE
Bootmem
Memblock
Paging_init
CPU 访问内存的过程

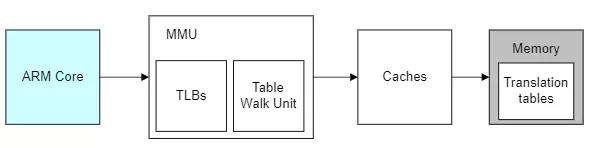

我喜欢用图的方式来说明问题，简单直接：
蓝色部分是 cpu，灰色部分是内存，白色部分就是 cpu 访问内存的过程，也是地址转换的过程。在解释地址转换的本质前我们先理解下几个概念：
- TLB：MMU 工作的过程就是查询页表的过程。如果把页表放在内存中查询的时候开销太大，因此为了提高查找效率，专门用一小片访问更快的区域存放地址转换条目。（当页表内容有变化的时候，需要清除 TLB，以防止地址映射出错。）
- Caches：cpu 和内存之间的缓存机制，用于提高访问速率，armv8 架构的话上图的 caches 其实是 L2 Cache，这里就不做进一步解释了。
虚拟地址转换为物理地址的本质

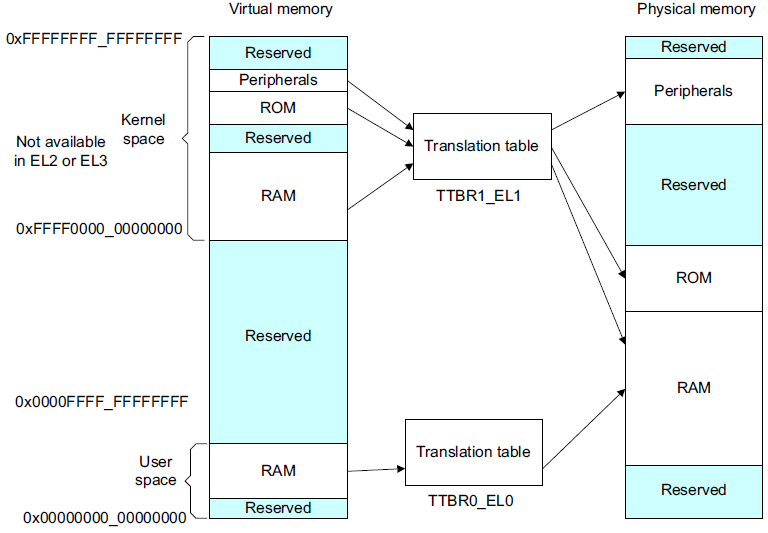

我们知道内核中的寻址空间大小是由 CONFIG_ARM64_VA_BITS 控制的，这里以 48 位为例，ARMv8 中，Kernel Space 的页表基地址存放在 TTBR1_EL1 寄存器中，User Space 页表基地址存放在 TTBR0_EL0 寄存器中，其中内核地址空间的高位为全 1，(0xFFFF0000_00000000 ~ 0xFFFFFFFF_FFFFFFFF)，用户地址空间的高位为全 0，(0x00000000_00000000 ~ 0x0000FFFF_FFFFFFFF)
有了宏观概念，下面我们以内核态寻址过程为例看下是如何把虚拟地址转换为物理地址的。

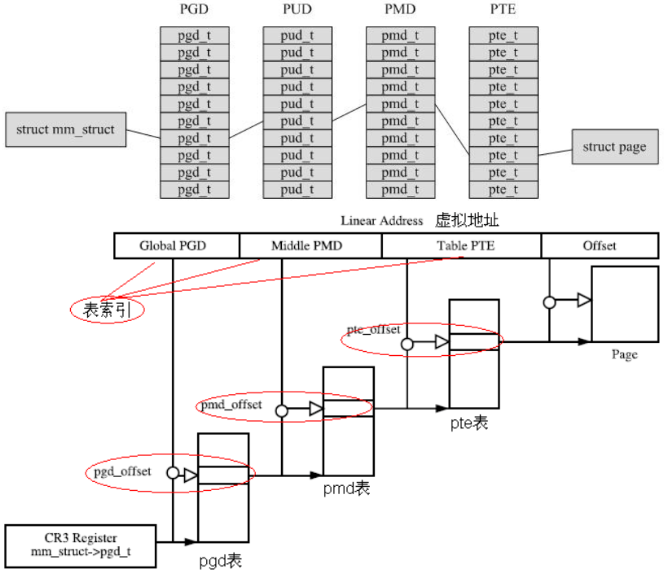

我们知道 linux 采用了分页机制，通常采用四级页表，页全局目录(PGD)，页上级目录(PUD)，页中间目录(PMD)，页表(PTE)。如下：
- 从 CR3 寄存器中读取页目录所在物理页面的基址(即所谓的页目录基址)，从线性地址的第一部分获取页目录项的索引，两者相加得到页目录项的物理地址。
- 第一次读取内存得到 pgd_t 结构的目录项，从中取出物理页基址取出，即页上级页目录的物理基地址。
- 从线性地址的第二部分中取出页上级目录项的索引，与页上级目录基地址相加得到页上级目录项的物理地址。
- 第二次读取内存得到 pud_t 结构的目录项，从中取出页中间目录的物理基地址。
- 从线性地址的第三部分中取出页中间目录项的索引，与页中间目录基址相加得到页中间目录项的物理地址。
- 第三次读取内存得到 pmd_t 结构的目录项，从中取出页表的物理基地址。
- 从线性地址的第四部分中取出页表项的索引，与页表基址相加得到页表项的物理地址。
- 第四次读取内存得到 pte_t 结构的目录项，从中取出物理页的基地址。
- 从线性地址的第五部分中取出物理页内偏移量，与物理页基址相加得到最终的物理地址。
- 第五次读取内存得到最终要访问的数据。
整个过程是比较机械的，每次转换先获取物理页基地址，再从线性地址中获取索引，合成物理地址后再访问内存。不管是页表还是要访问的数据都是以页为单位存放在主存中的，因此每次访问内存时都要先获得基址，再通过索引(或偏移)在页内访问数据，因此可以将线性地址看作是若干个索引的集合。
Linux 内存初始化
有了 armv8 架构访问内存的理解，我们来看下 linux 在内存这块的初始化就更容易理解了。
创建启动页表：
在汇编代码阶段的 head.S 文件中，负责创建映射关系的函数是 create_page_tables。create_page_tables 函数负责 identity mapping 和 kernel image mapping。
- identity map：是指把 idmap_text 区域的物理地址映射到相等的虚拟地址上，这种映射完成后，其虚拟地址等于物理地址。idmap_text 区域都是一些打开 MMU 相关的代码。
- kernel image map：将 kernel 运行需要的地址（kernel txt、rodata、data、bss 等等）进行映射。
arch/arm64/kernel/head.S:
ENTRY(stext)
bl preserve_boot_args
bl el2_setup // Drop to EL1, w0=cpu_boot_mode
adrp x23, __PHYS_OFFSET
and x23, x23, MIN_KIMG_ALIGN - 1 // KASLR offset, defaults to 0
bl set_cpu_boot_mode_flag
bl __create_page_tables
/*
* The following calls CPU setup code, see arch/arm64/mm/proc.S for
* details.
* On return, the CPU will be ready for the MMU to be turned on and
* the TCR will have been set.
*/
bl __cpu_setup // initialise processor
b __primary_switch
ENDPROC(stext)
__create_page_tables 主要执行的就是 identity map 和 kernel image map：
__create_page_tables:
......
create_pgd_entry x0, x3, x5, x6
mov x5, x3 // __pa(__idmap_text_start)
adr_l x6, __idmap_text_end // __pa(__idmap_text_end)
create_block_map x0, x7, x3, x5, x6
/*
* Map the kernel image (starting with PHYS_OFFSET).
*/
adrp x0, swapper_pg_dir
mov_q x5, KIMAGE_VADDR + TEXT_OFFSET // compile time __va(_text)
add x5, x5, x23 // add KASLR displacement
create_pgd_entry x0, x5, x3, x6
adrp x6, _end // runtime __pa(_end)
adrp x3, _text // runtime __pa(_text)
sub x6, x6, x3 // _end - _text
add x6, x6, x5 // runtime __va(_end)
create_block_map x0, x7, x3, x5, x6
......
其中调用 create_pgd_entry 进行 PGD 及所有中间 level(PUD, PMD)页表的创建，调用 create_block_map 进行 PTE 页表的映射。关于四级页表的关系如下图所示，这里就不进一步解释了。

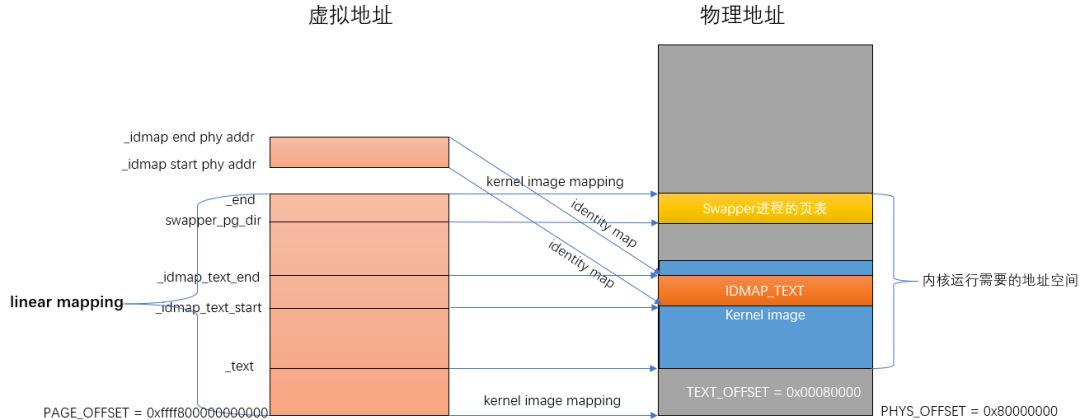

汇编结束后的内存映射关系如下图所示：
等内存初始化后就可以进入真正的内存管理了，初始化我总结了一下，大体分为四步：
- 物理内存进系统前
- 用 memblock 模块来对内存进行管理
- 页表映射
- zone 初始化
Linux 是如何组织物理内存的？
- node 目前计算机系统有两种体系结构：
- 非一致性内存访问 NUMA（Non-Uniform Memory Access）意思是内存被划分为各个 node，访问一个 node 花费的时间取决于 CPU 离这个 node 的距离。每一个 cpu 内部有一个本地的 node，访问本地 node 时间比访问其他 node 的速度快
- 一致性内存访问 UMA（Uniform Memory Access）也可以称为 SMP（Symmetric Multi-Process）对称多处理器。意思是所有的处理器访问内存花费的时间是一样的。也可以理解整个内存只有一个 node。
- zone
ZONE 的意思是把整个物理内存划分为几个区域，每个区域有特殊的含义
- page
代表一个物理页，在内核中一个物理页用一个 struct page 表示。
- page frame
为了描述一个物理 page，内核使用 struct page 结构来表示一个物理页。假设一个 page 的大小是 4K 的，内核会将整个物理内存分割成一个一个 4K 大小的物理页，而 4K 大小物理页的区域我们称为 page frame
- page frame num(pfn)
pfn 是对每个 page frame 的编号。故物理地址和 pfn 的关系是：
物理地址»PAGE_SHIFT = pfn

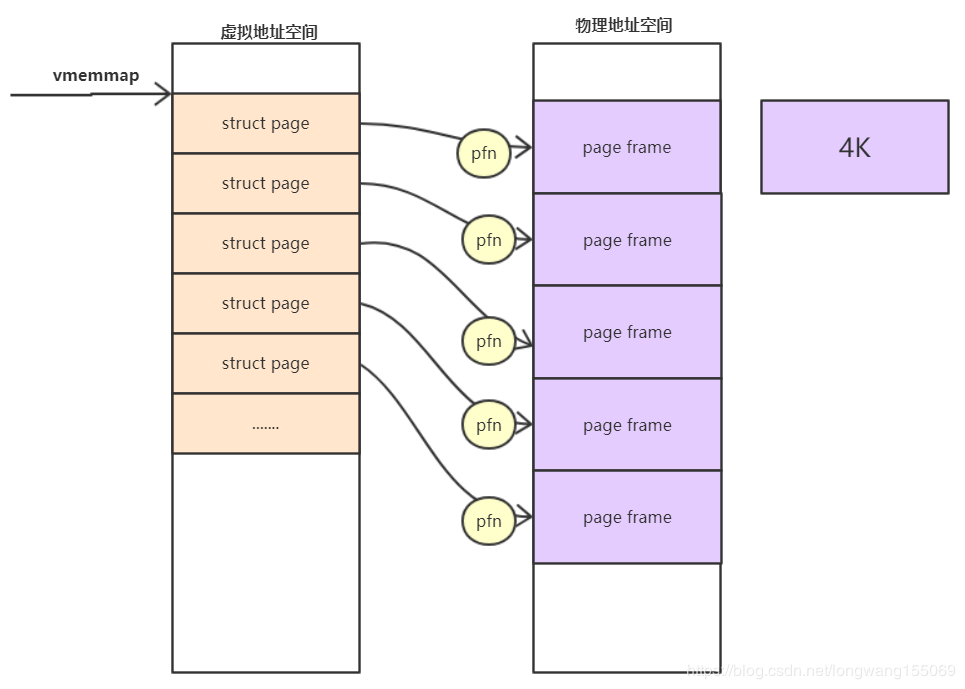

- pfn 和 page 的关系
内核中支持了好几个内存模型：CONFIG_FLATMEM（平坦内存模型）CONFIG_DISCONTIGMEM（不连续内存模型）CONFIG_SPARSEMEM_VMEMMAP（稀疏的内存模型）目前 ARM64 使用的稀疏的类型模式。
系统启动的时候，内核会将整个 struct page 映射到内核虚拟地址空间 vmemmap 的区域，所以我们可以简单的认为 struct page 的基地址是 vmemmap，则：
vmemmap+pfn 的地址就是此 struct page 对应的地址。
zoned page frame allocator

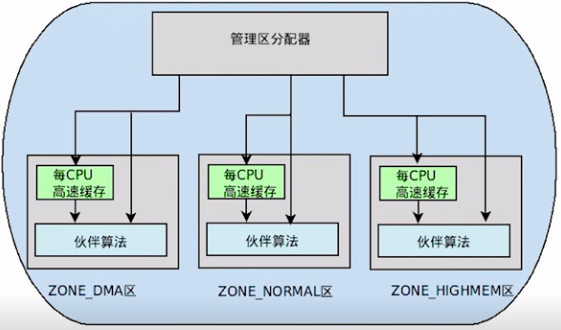

页框分配在内核里的机制我们叫做分区页框分配器(zoned page frame allocator)，在 linux 系统中，分区页框分配器管理着所有物理内存，无论你是内核还是进程，都需要请求分区页框分配器，这时才会分配给你应该获得的物理内存页框。当你所拥有的页框不再使用时，你必须释放这些页框，让这些页框回到管理区页框分配器当中。
有时候目标管理区不一定有足够的页框去满足分配，这时候系统会从另外两个管理区中获取要求的页框，但这是按照一定规则去执行的，如下：
- 如果要求从 DMA 区中获取，就只能从 ZONE_DMA 区中获取。
- 如果没有规定从哪个区获取，就按照顺序从 ZONE_NORMAL -> ZONE_DMA 获取。
- 如果规定从 HIGHMEM 区获取，就按照顺序从 ZONE_HIGHMEM -> ZONE_NORMAL -> ZONE_DMA 获取。

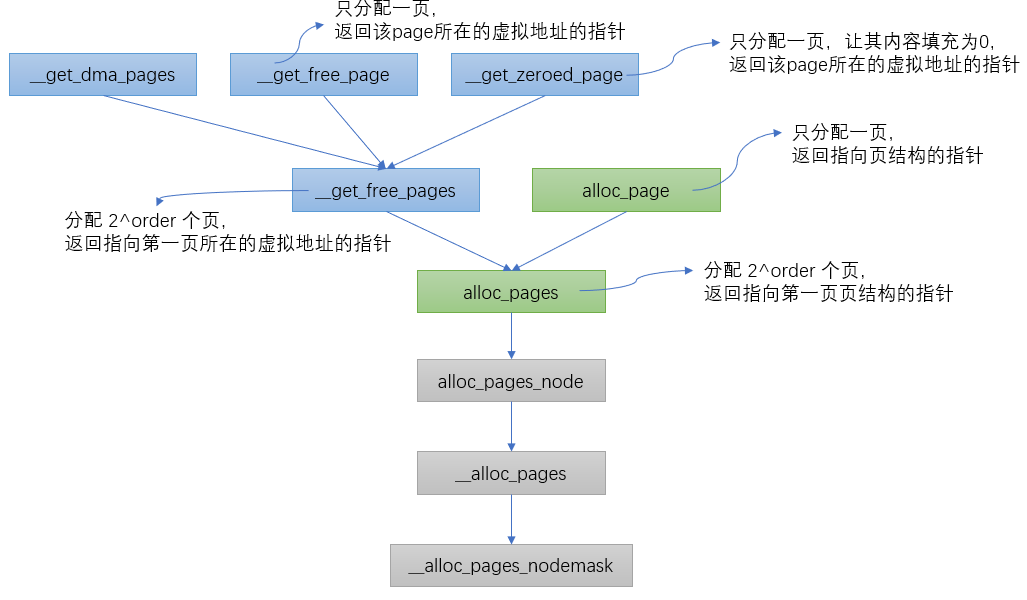

内核中根据不同的分配需求有 6 个函数接口来请求页框，最终都会调用到__alloc_pages_nodemask。
struct page *
__alloc_pages_nodemask(gfp_t gfp_mask, unsigned int order, int preferred_nid,
nodemask_t *nodemask)
{
page = get_page_from_freelist(alloc_mask, order, alloc_flags, &ac);//fastpath分配页面：从pcp(per_cpu_pages)和伙伴系统中正常的分配内存空间
......
page = __alloc_pages_slowpath(alloc_mask, order, &ac);//slowpath分配页面：如果上面没有分配到空间，调用下面函数慢速分配，允许等待和回收
......
}
在页面分配时，有两种路径可以选择，如果在快速路径中分配成功了，则直接返回分配的页面；快速路径分配失败则选择慢速路径来进行分配。总结如下：
- 正常分配（或叫快速分配）：
- 如果分配的是单个页面，考虑从 per CPU 缓存中分配空间，如果缓存中没有页面，从伙伴系统中提取页面做补充。
- 分配多个页面时，从指定类型中分配，如果指定类型中没有足够的页面，从备用类型链表中分配。最后会试探保留类型链表。
- 慢速（允许等待和页面回收）分配：
- 当上面两种分配方案都不能满足要求时，考虑页面回收、杀死进程等操作后在试。
伙伴算法
static struct page *
get_page_from_freelist(gfp_t gfp_mask, unsigned int order, int alloc_flags,
const struct alloc_context *ac)
{
for_next_zone_zonelist_nodemask(zone, z, ac->zonelist, ac->high_zoneidx, ac->nodemask)
{
if (!zone_watermark_fast(zone, order, mark, ac_classzone_idx(ac), alloc_flags))
{
ret = node_reclaim(zone->zone_pgdat, gfp_mask, order);
switch (ret) {
case NODE_RECLAIM_NOSCAN:
continue;
case NODE_RECLAIM_FULL:
continue;
default:
if (zone_watermark_ok(zone, order, mark, ac_classzone_idx(ac), alloc_flags))
goto try_this_zone;
continue;
}
}
try_this_zone: //本zone正常水位
page = rmqueue(ac->preferred_zoneref->zone, zone, order, gfp_mask, alloc_flags, ac->migratetype);
}
return NULL;
}
首先遍历当前 zone，按照 HIGHMEM->NORMAL 的方向进行遍历，判断当前 zone 是否能够进行内存分配的条件是首先判断 free memory 是否满足 low water mark 水位值，如果不满足则进行一次快速的内存回收操作，然后再次检测是否满足 low water mark，如果还是不能满足，相同步骤遍历下一个 zone，满足的话进入正常的分配情况，即 rmqueue 函数，这也是伙伴系统的核心。

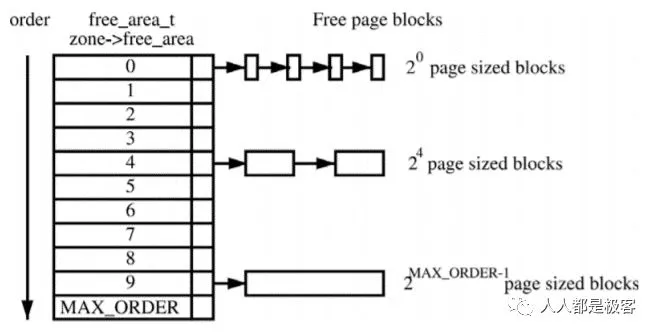

Buddy 分配算法
在看函数前，我们先看下算法，因为我一直认为有了“道”的理解才好进一步理解“术”。

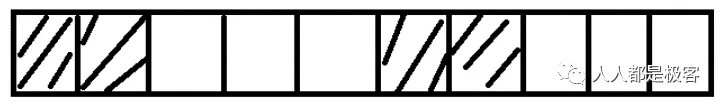

假设这是一段连续的页框，阴影部分表示已经被使用的页框，现在需要申请一个连续的 5 个页框。这个时候，在这段内存上不能找到连续的 5 个空闲的页框，就会去另一段内存上去寻找 5 个连续的页框，这样子，久而久之就形成了页框的浪费。为了避免出现这种情况，Linux 内核中引入了伙伴系统算法(Buddy system)。把所有的空闲页框分组为 11 个块链表，每个块链表分别包含大小为 1，2，4，8，16，32，64，128，256，512 和 1024 个连续页框的页框块。最大可以申请 1024 个连续页框，对应 4MB 大小的连续内存。每个页框块的第一个页框的物理地址是该块大小的整数倍，如图：
假设要申请一个 256 个页框的块，先从 256 个页框的链表中查找空闲块，如果没有，就去 512 个页框的链表中找，找到了则将页框块分为 2 个 256 个页框的块，一个分配给应用，另外一个移到 256 个页框的链表中。如果 512 个页框的链表中仍没有空闲块，继续向 1024 个页框的链表查找，如果仍然没有，则返回错误。页框块在释放时，会主动将两个连续的页框块合并为一个较大的页框块。
从上面可以知道 Buddy 算法一直在对页框做拆开合并拆开合并的动作。Buddy 算法牛逼就牛逼在运用了世界上任何正整数都可以由 2^n 的和组成。这也是 Buddy 算法管理空闲页表的本质。空闲内存的信息我们可以通过以下命令获取：

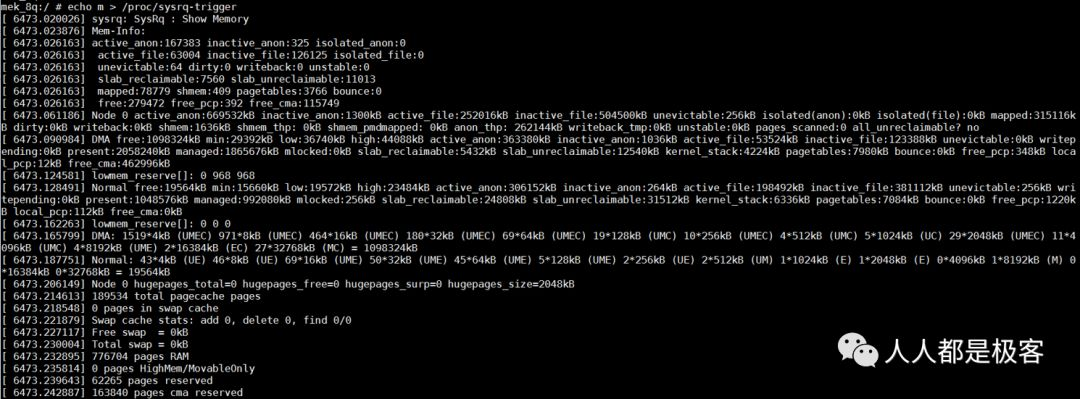

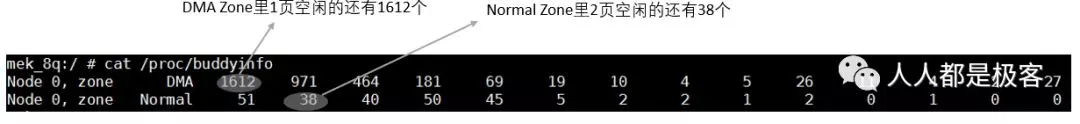

也可以通过 echo m > /proc/sysrq-trigger 来观察 buddy 状态，与/proc/buddyinfo 的信息是一致的：

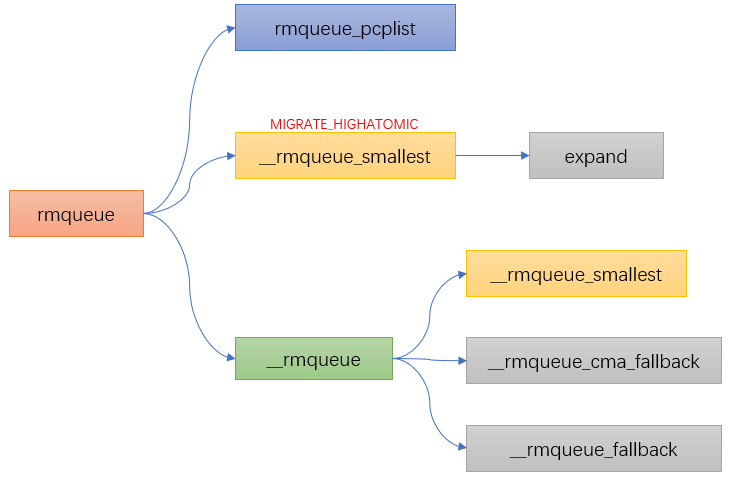

Buddy 分配函数
static inline
struct page *rmqueue(struct zone *preferred_zone,
struct zone *zone, unsigned int order,
gfp_t gfp_flags, unsigned int alloc_flags,
int migratetype)
{
if (likely(order == 0)) { //如果order=0则从pcp中分配
page = rmqueue_pcplist(preferred_zone, zone, order, gfp_flags, migratetype);
}
do {
page = NULL;
if (alloc_flags & ALLOC_HARDER) {//如果分配标志中设置了ALLOC_HARDER，则从free_list[MIGRATE_HIGHATOMIC]的链表中进行页面分配
page = __rmqueue_smallest(zone, order, MIGRATE_HIGHATOMIC);
}
if (!page) //前两个条件都不满足，则在正常的free_list[MIGRATE_*]中进行分配
page = __rmqueue(zone, order, migratetype);
} while (page && check_new_pages(page, order));
......
}
水位
我们讲页框分配器的时候讲到了快速分配和慢速分配，其中伙伴算法是在快速分配里做的，忘记的小伙伴我们再看下：
static struct page *
get_page_from_freelist(gfp_t gfp_mask, unsigned int order, int alloc_flags,
const struct alloc_context *ac)
{
for_next_zone_zonelist_nodemask(zone, z, ac->zonelist, ac->high_zoneidx, ac->nodemask)
{
if (!zone_watermark_fast(zone, order, mark, ac_classzone_idx(ac), alloc_flags))
{
ret = node_reclaim(zone->zone_pgdat, gfp_mask, order);
switch (ret) {
case NODE_RECLAIM_NOSCAN:
continue;
case NODE_RECLAIM_FULL:
continue;
default:
if (zone_watermark_ok(zone, order, mark, ac_classzone_idx(ac), alloc_flags))
goto try_this_zone;
continue;
}
}
try_this_zone: //本zone正常水位
page = rmqueue(ac->preferred_zoneref->zone, zone, order, gfp_mask, alloc_flags, ac->migratetype);
}
return NULL;
}
可以看到在进行伙伴算法分配前有个关于水位的判断，今天我们就看下水位的概念。
简单的说在使用分区页面分配器中会将可以用的 free pages 与 zone 里的水位(watermark)进行比较。
水位初始化
- nr_free_buffer_pages 是获取 ZONE_DMA 和 ZONE_NORMAL 区中高于 high 水位的总页数 nr_free_buffer_pages = managed_pages - high_pages
- min_free_kbytes 是总的 min 大小，min_free_kbytes = 4 * sqrt(lowmem_kbytes)
- setup_per_zone_wmarks 根据总的 min 值，再加上各个 zone 在总内存中的占比，然后通过 do_div 就计算出他们各自的 min 值，进而计算出各个 zone 的水位大小。min,low,high 的关系如下：low = min *125%;
- high = min * 150%
- min:low:high = 4:5:6
- setup_per_zone_lowmem_reserve 当从 Normal 失败后，会尝试从 DMA 申请分配，通过 lowmem_reserve[DMA]，限制来自 Normal 的分配请求。其值可以通过/proc/sys/vm/lowmem_reserve_ratio 来修改。
从这张图可以看出：
- 如果空闲页数目 min 值，则该 zone 非常缺页，页面回收压力很大，应用程序写内存操作就会被阻塞，直接在应用程序的进程上下文中进行回收，即 direct reclaim。
- 如果空闲页数目小于 low 值，kswapd 线程将被唤醒，并开始释放回收页面。
- 如果空闲页面的值大于 high 值，则该 zone 的状态很完美, kswapd 线程将重新休眠。
内存碎片化整理
什么是内存碎片化
Linux 物理内存碎片化包括两种：内部碎片化和外部碎片化。
- 内部碎片化：
指分配给用户的内存空间中未被使用的部分。例如进程需要使用 3K bytes 物理内存，于是向系统申请了大小等于 3Kbytes 的内存，但是由于 Linux 内核伙伴系统算法最小颗粒是 4K bytes，所以分配的是 4Kbytes 内存，那么其中 1K bytes 未被使用的内存就是内存内碎片。
- 外部碎片化：
指系统中无法利用的小内存块。例如系统剩余内存为 16K bytes，但是这 16K bytes 内存是由 4 个 4K bytes 的页面组成，即 16K 内存物理页帧号#1 不连续。在系统剩余 16K bytes 内存的情况下，系统却无法成功分配大于 4K 的连续物理内存，该情况就是内存外碎片导致。
碎片化整理算法
Linux 内存对碎片化的整理算法主要应用了内核的页面迁移机制，是一种将可移动页面进行迁移后腾出连续物理内存的方法。

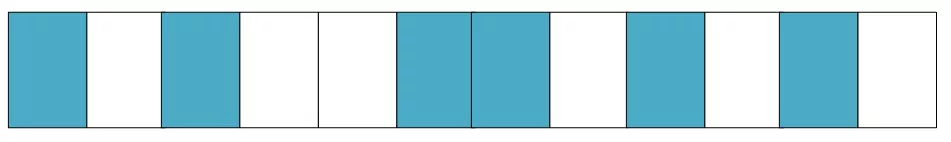

假设存在一个非常小的内存域如下：
蓝色表示空闲的页面，白色表示已经被分配的页面，可以看到如上内存域的空闲页面（蓝色）非常零散，无法分配大于两页的连续物理内存。

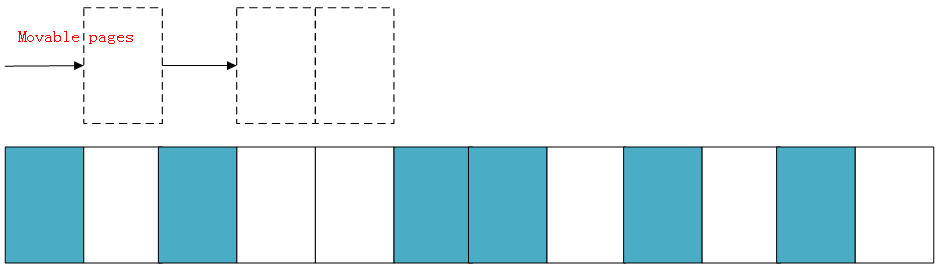

下面演示一下内存规整的简化工作原理，内核会运行两个独立的扫描动作：第一个扫描从内存域的底部开始，一边扫描一边将已分配的可移动（MOVABLE）页面记录到一个列表中：
另外第二扫描是从内存域的顶部开始，扫描可以作为页面迁移目标的空闲页面位置，然后也记录到一个列表里面：

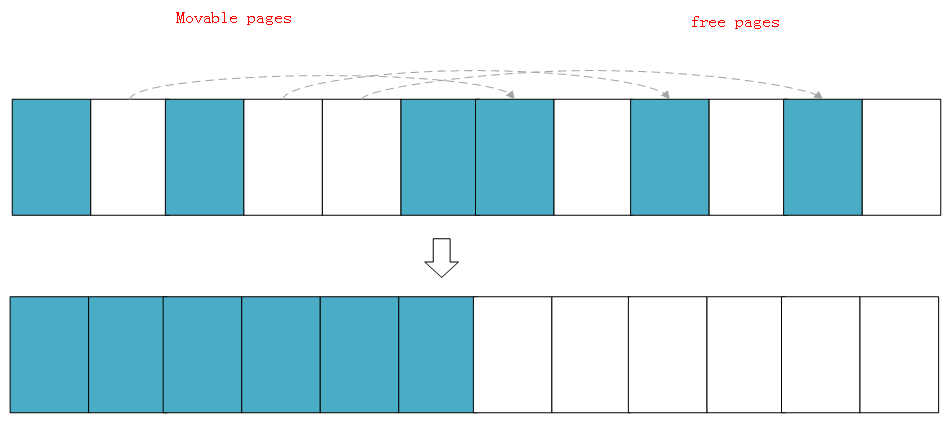

等两个扫描在域中间相遇，意味着扫描结束，然后将左边扫描得到的已分配的页面迁移到右边空闲的页面中，左边就形成了一段连续的物理内存，完成页面规整。
碎片化整理的三种方式
static struct page *
__alloc_pages_direct_compact(gfp_t gfp_mask, unsigned int order,
unsigned int alloc_flags, const struct alloc_context *ac,
enum compact_priority prio, enum compact_result *compact_result)
{
struct page *page;
unsigned int noreclaim_flag;
if (!order)
return NULL;
noreclaim_flag = memalloc_noreclaim_save();
*compact_result = try_to_compact_pages(gfp_mask, order, alloc_flags, ac,
prio);
memalloc_noreclaim_restore(noreclaim_flag);
if (*compact_result <= COMPACT_INACTIVE)
return NULL;
count_vm_event(COMPACTSTALL);
page = get_page_from_freelist(gfp_mask, order, alloc_flags, ac);
if (page) {
struct zone *zone = page_zone(page);
zone->compact_blockskip_flush = false;
compaction_defer_reset(zone, order, true);
count_vm_event(COMPACTSUCCESS);
return page;
}
count_vm_event(COMPACTFAIL);
cond_resched();
return NULL;
}

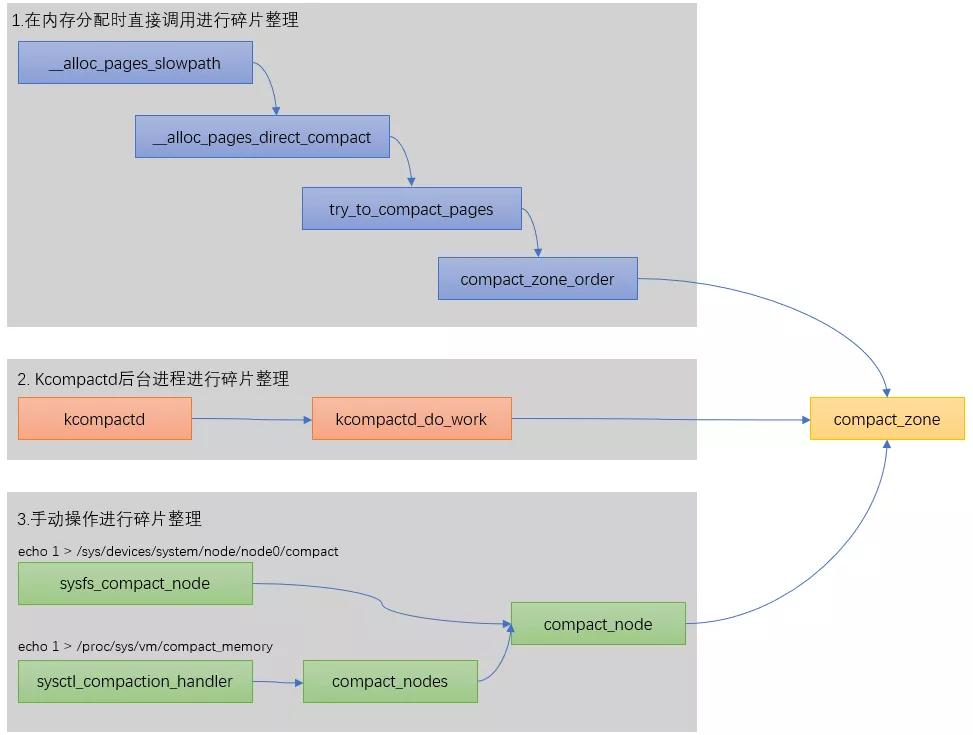

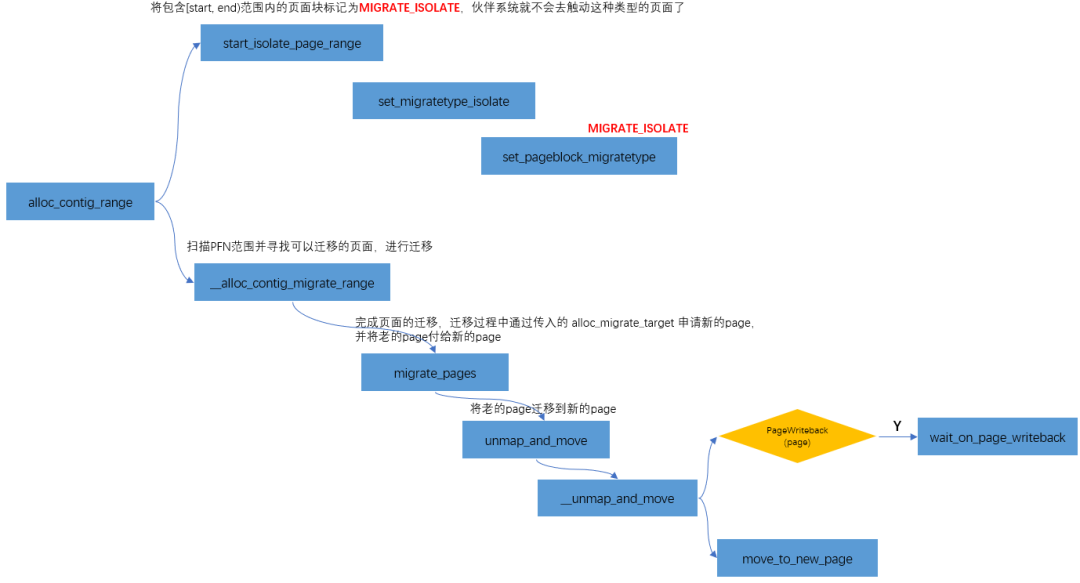

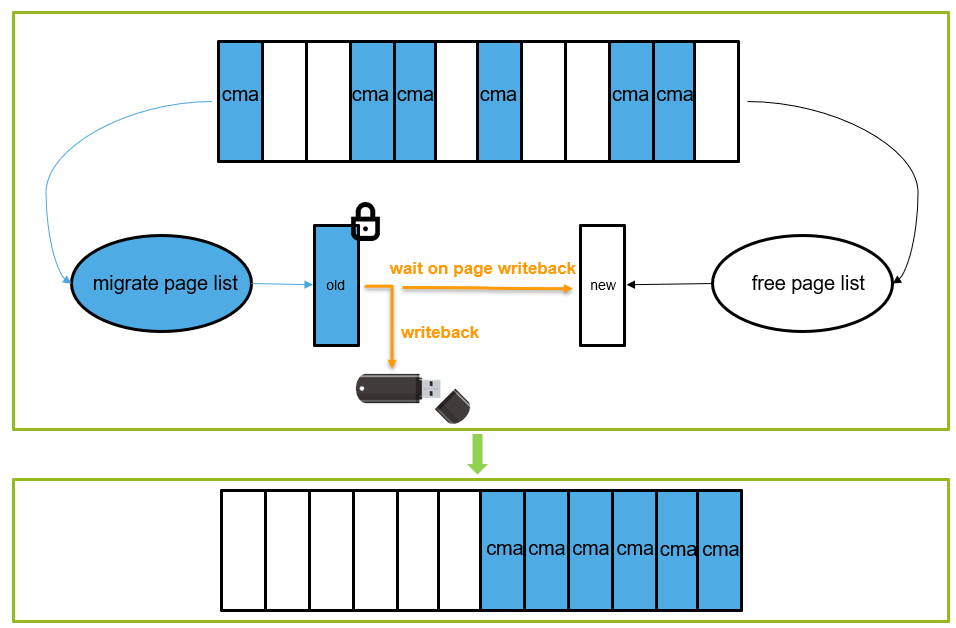

在 linux 内核里一共有 3 种方式可以碎片化整理，我们总结如下：
Alloc_page
Kmalloc
Kmap
Slab
在 Linux 中，伙伴系统是以页为单位分配内存。但是现实中很多时候却以字节为单位，不然申请 10Bytes 内存还要给 1 页的话就太浪费了。slab 分配器就是为小内存分配而生的。slab 分配器分配内存以 Byte 为单位。但是 slab 分配器并没有脱离伙伴系统，而是基于伙伴系统分配的大内存进一步细分成小内存分配。

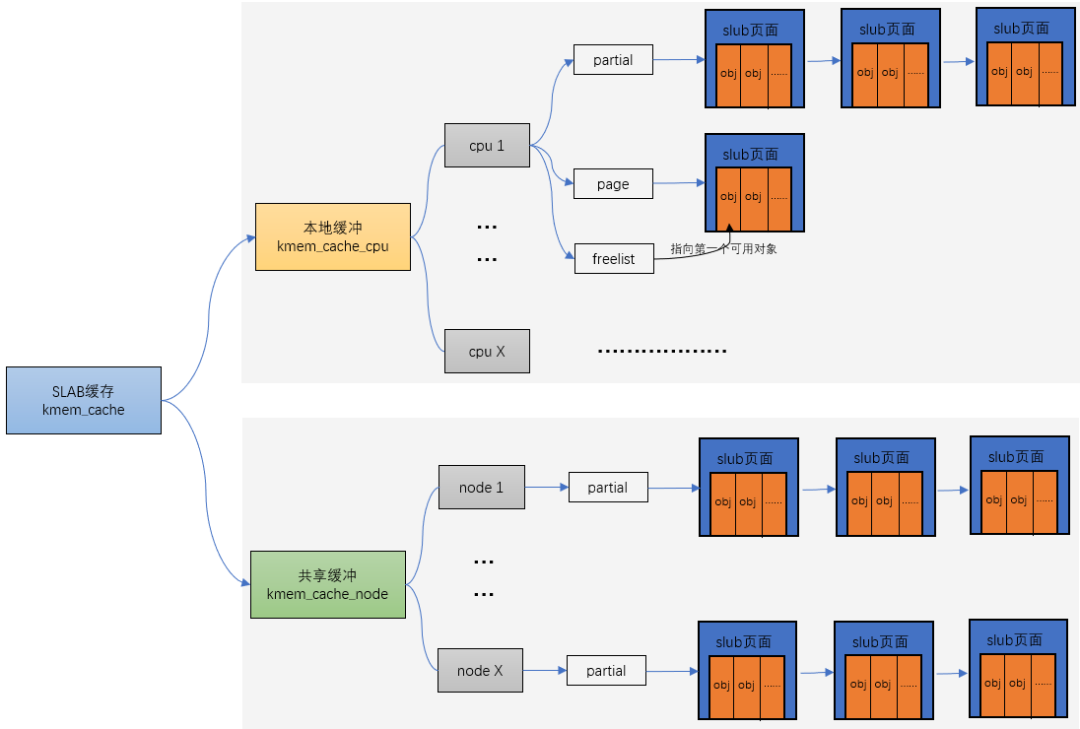

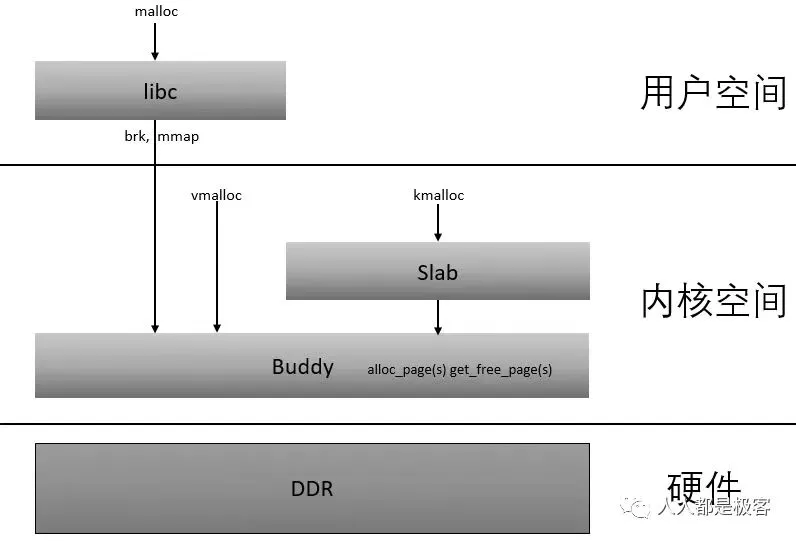

他们之间的关系可以用一张图来描述：
流程分析

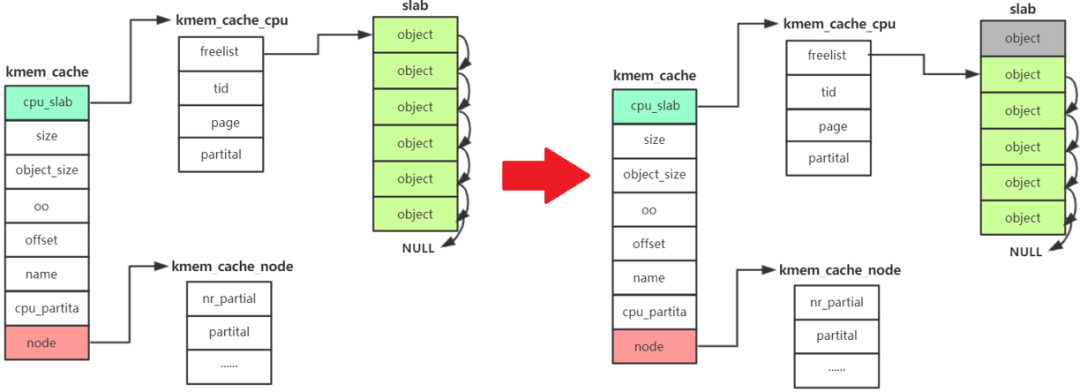

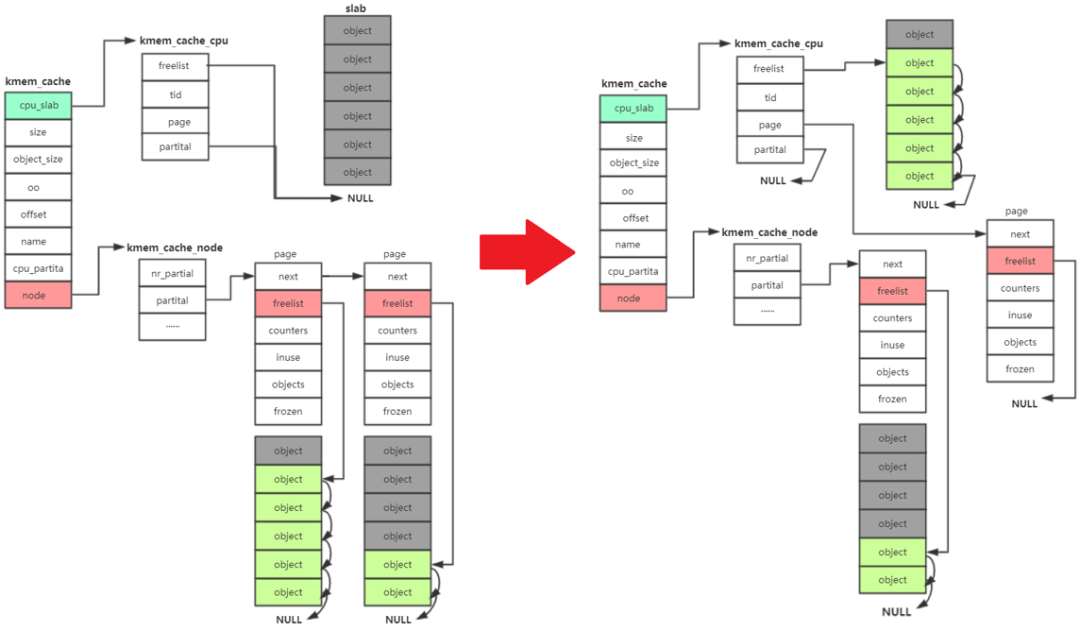

kmem_cache_alloc 主要四步：
- 先从 kmem_cache_cpu->freelist 中分配，如果 freelist 为 null

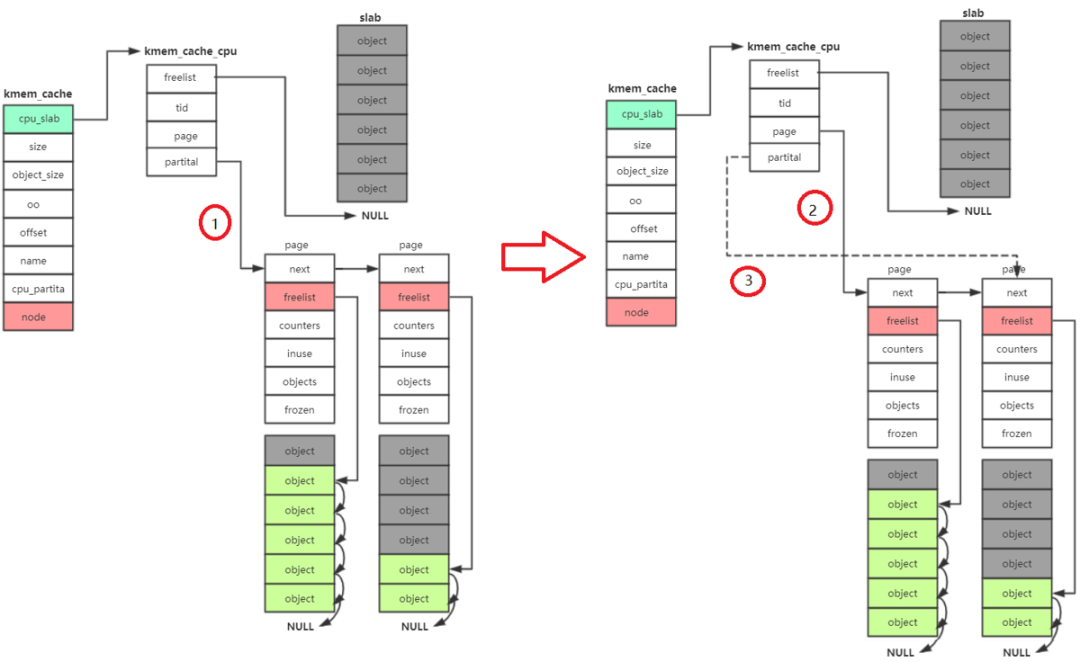

- 接着去 kmem_cache_cpu->partital 链表中分配，如果此链表为 null
- 接着去 kmem_cache_node->partital 链表分配，如果此链表为 null
- 重新分配一个 slab。
Vmalloc
根据前面的系列文章，我们知道了 buddy system 是基于页框分配器，kmalloc 是基于 slab 分配器，而且这些分配的地址都是物理内存连续的。但是随着碎片化的积累，连续物理内存的分配就会变得困难，对于那些非 DMA 访问，不一定非要连续物理内存的话完全可以像 malloc 那样，将不连续的物理内存页框映射到连续的虚拟地址空间中，这就是 vmap 的来源）（提供把离散的 page 映射到连续的虚拟地址空间），vmalloc 的分配就是基于这个机制来实现的。
vmalloc 最小分配一个 page，并且分配到的页面不保证是连续的，因为 vmalloc 内部调用 alloc_page 多次分配单个页面。

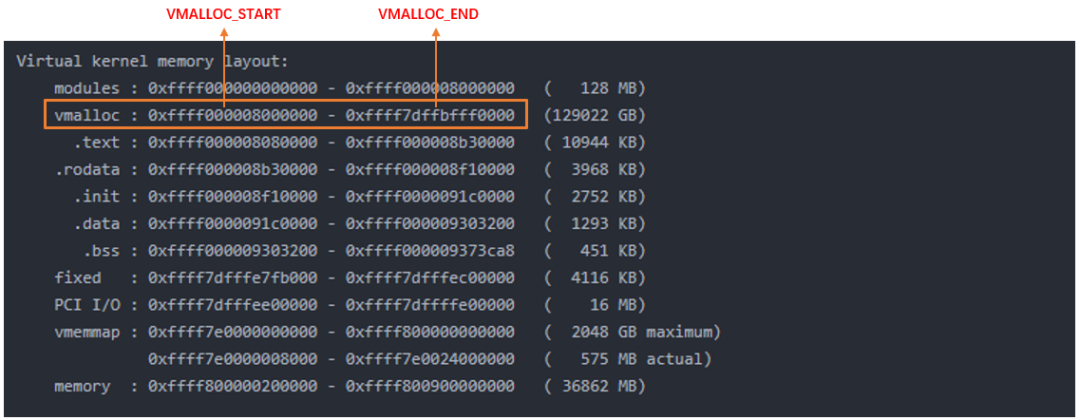

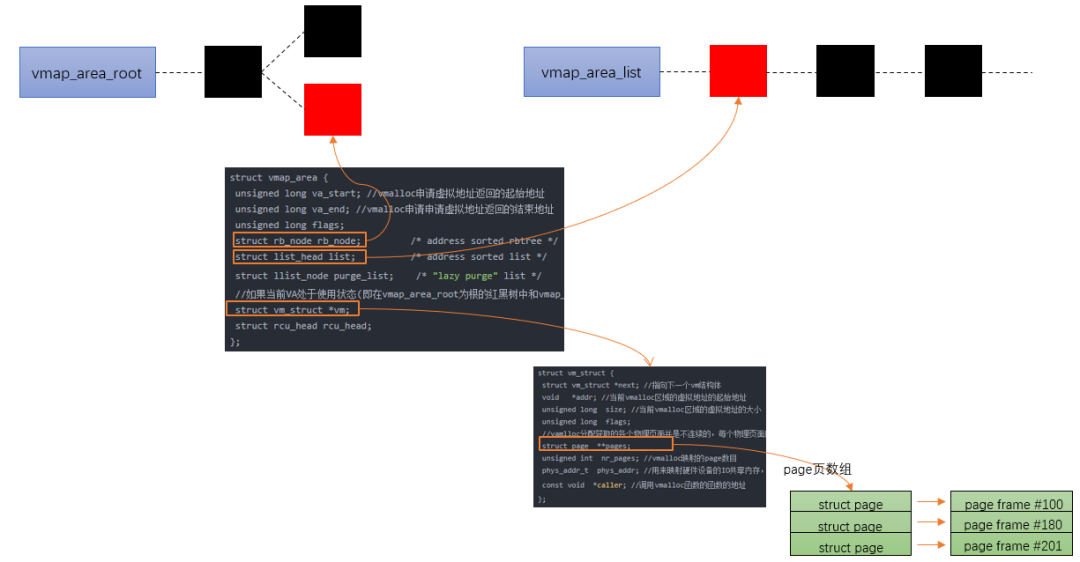

vmalloc 的区域就是在上图中 VMALLOC_START - VMALLOC_END 之间，可通过/proc/vmallocinfo 查看。
vmalloc 流程主要分以下三步：
- 从 VMALLOC_START 到 VMALLOC_END 查找空闲的虚拟地址空间(hole)
- 根据分配的 size,调用 alloc_page 依次分配单个页面.
- 把分配的单个页面，映射到第一步中找到的连续的虚拟地址。把分配的单个页面，映射到第一步中找到的连续的虚拟地址。
缺页异常

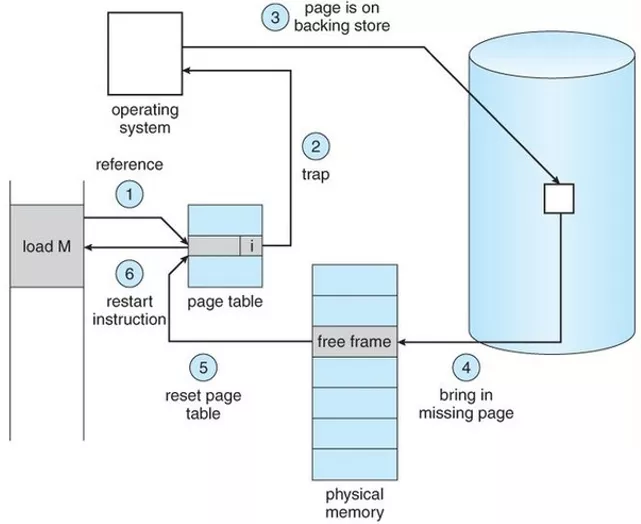

当进程访问这些还没建立映射关系的虚拟地址时，处理器会自动触发缺页异常。
ARM64 把异常分为同步异常和异步异常，通常异步异常指的是中断（可看《上帝视角看中断》），同步异常指的是异常。关于 ARM 异常处理的文章可参考《ARMv8 异常处理简介》。
当处理器有异常发生时，处理器会先跳转到 ARM64 的异常向量表中：
ENTRY(vectors)
kernel_ventry 1, sync_invalid // Synchronous EL1t
kernel_ventry 1, irq_invalid // IRQ EL1t
kernel_ventry 1, fiq_invalid // FIQ EL1t
kernel_ventry 1, error_invalid // Error EL1t
kernel_ventry 1, sync // Synchronous EL1h
kernel_ventry 1, irq // IRQ EL1h
kernel_ventry 1, fiq_invalid // FIQ EL1h
kernel_ventry 1, error_invalid // Error EL1h
kernel_ventry 0, sync // Synchronous 64-bit EL0
kernel_ventry 0, irq // IRQ 64-bit EL0
kernel_ventry 0, fiq_invalid // FIQ 64-bit EL0
kernel_ventry 0, error_invalid // Error 64-bit EL0
#ifdef CONFIG_COMPAT
kernel_ventry 0, sync_compat, 32 // Synchronous 32-bit EL0
kernel_ventry 0, irq_compat, 32 // IRQ 32-bit EL0
kernel_ventry 0, fiq_invalid_compat, 32 // FIQ 32-bit EL0
kernel_ventry 0, error_invalid_compat, 32 // Error 32-bit EL0
#else
kernel_ventry 0, sync_invalid, 32 // Synchronous 32-bit EL0
kernel_ventry 0, irq_invalid, 32 // IRQ 32-bit EL0
kernel_ventry 0, fiq_invalid, 32 // FIQ 32-bit EL0
kernel_ventry 0, error_invalid, 32 // Error 32-bit EL0
#endif
END(vectors)
以 el1 下的异常为例，当跳转到 el1_sync 函数时，读取 ESR 的值以判断异常类型。根据类型跳转到不同的处理函数里，如果是 data abort 的话跳转到 el1_da 函数里，instruction abort 的话跳转到 el1_ia 函数里：
el1_sync:
kernel_entry 1
mrs x1, esr_el1 // read the syndrome register
lsr x24, x1, #ESR_ELx_EC_SHIFT // exception class
cmp x24, #ESR_ELx_EC_DABT_CUR // data abort in EL1
b.eq el1_da
cmp x24, #ESR_ELx_EC_IABT_CUR // instruction abort in EL1
b.eq el1_ia
cmp x24, #ESR_ELx_EC_SYS64 // configurable trap
b.eq el1_undef
cmp x24, #ESR_ELx_EC_SP_ALIGN // stack alignment exception
b.eq el1_sp_pc
cmp x24, #ESR_ELx_EC_PC_ALIGN // pc alignment exception
b.eq el1_sp_pc
cmp x24, #ESR_ELx_EC_UNKNOWN // unknown exception in EL1
b.eq el1_undef
cmp x24, #ESR_ELx_EC_BREAKPT_CUR // debug exception in EL1
b.ge el1_dbg
b el1_inv

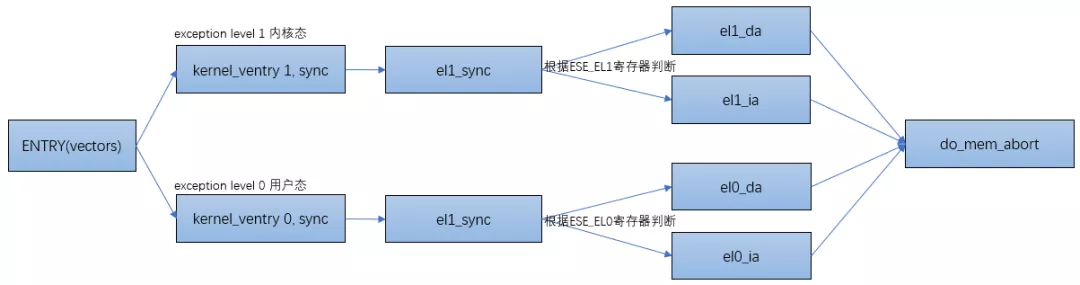

流程图如下：
do_page_fault
static int __do_page_fault(struct mm_struct *mm, unsigned long addr,
unsigned int mm_flags, unsigned long vm_flags,
struct task_struct *tsk)
{
struct vm_area_struct *vma;
int fault;
vma = find_vma(mm, addr);
fault = VM_FAULT_BADMAP; //没有找到vma区域，说明addr还没有在进程的地址空间中
if (unlikely(!vma))
goto out;
if (unlikely(vma->vm_start > addr))
goto check_stack;
/*
* Ok, we have a good vm_area for this memory access, so we can handle
* it.
*/
good_area://一个好的vma
/*
* Check that the permissions on the VMA allow for the fault which
* occurred.
*/
if (!(vma->vm_flags & vm_flags)) {//权限检查
fault = VM_FAULT_BADACCESS;
goto out;
}
//重新建立物理页面到VMA的映射关系
return handle_mm_fault(vma, addr & PAGE_MASK, mm_flags);
check_stack:
if (vma->vm_flags & VM_GROWSDOWN && !expand_stack(vma, addr))
goto good_area;
out:
return fault;
}
从do_page_fault 函数能看出来，当触发异常的虚拟地址属于某个 vma，并且拥有触发页错误异常的权限时，会调用到 handle_mm_fault 函数来建立 vma 和物理地址的映射，而 handle_mm_fault 函数的主要逻辑是通过handle_mm_fault 来实现的。

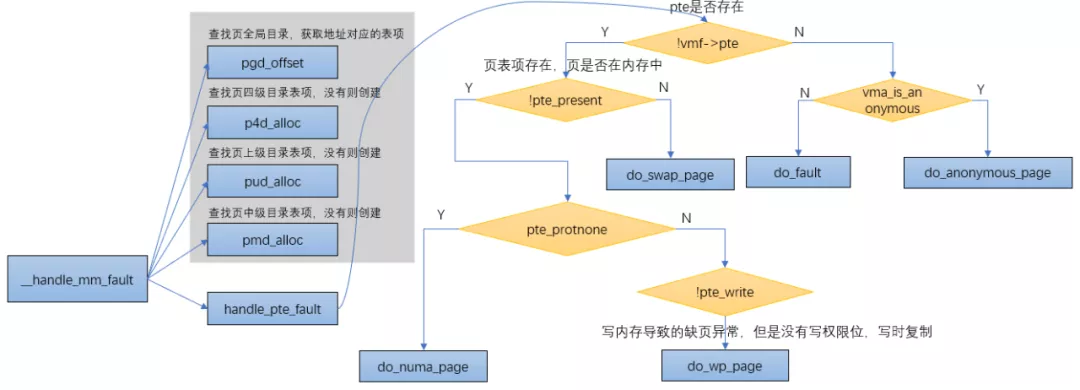

__handle_mm_fault
static int __handle_mm_fault(struct vm_area_struct *vma, unsigned long address,
unsigned int flags)
{
......
//查找页全局目录，获取地址对应的表项
pgd = pgd_offset(mm, address);
//查找页四级目录表项，没有则创建
p4d = p4d_alloc(mm, pgd, address);
if (!p4d)
return VM_FAULT_OOM;
//查找页上级目录表项，没有则创建
vmf.pud = pud_alloc(mm, p4d, address);
......
//查找页中级目录表项，没有则创建
vmf.pmd = pmd_alloc(mm, vmf.pud, address);
......
//处理pte页表
return handle_pte_fault(&vmf);
}
do_anonymous_page
匿名页缺页异常，对于匿名映射，映射完成之后，只是获得了一块虚拟内存，并没有分配物理内存，当第一次访问的时候：
- 如果是读访问，会将虚拟页映射到０页，以减少不必要的内存分配
- 如果是写访问，用 alloc_zeroed_user_highpage_movable 分配新的物理页，并用０填充，然后映射到虚拟页上去
- 如果是先读后写访问，则会发生两次缺页异常：第一次是匿名页缺页异常的读的处理（虚拟页到 0 页的映射），第二次是写时复制缺页异常处理。
从上面的总结我们知道，第一次访问匿名页时有三种情况，其中第一种和第三种情况都会涉及到 0 页。

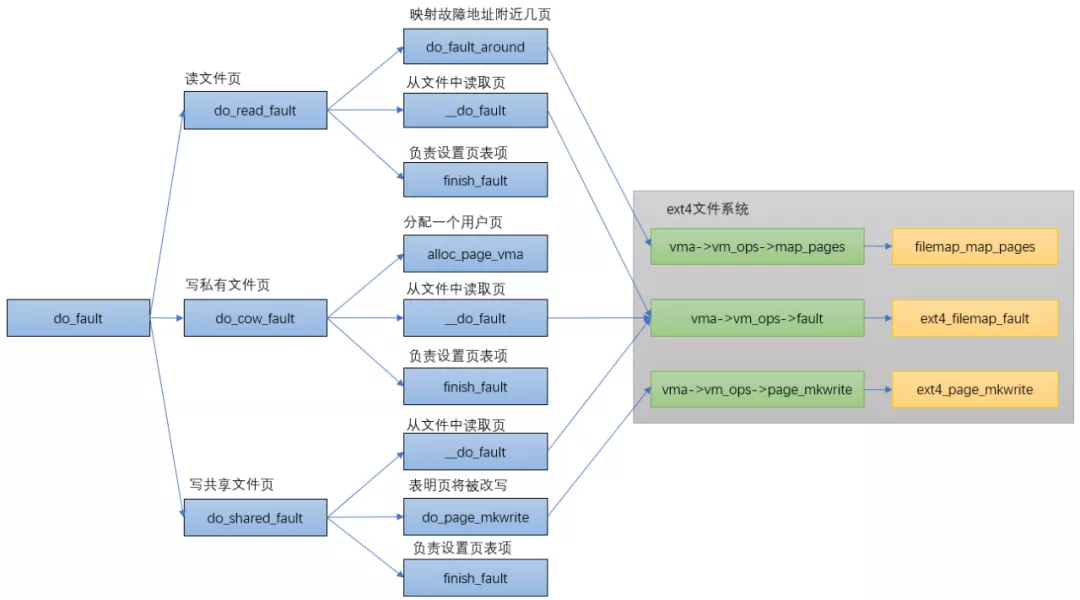

do_fault
do_swap_page
上面已经讲过，pte 对应的内容不为 0(页表项存在)，但是 pte 所对应的 page 不在内存中时，表示此时 pte 的内容所对应的页面在 swap 空间中，缺页异常时会通过 do_swap_page()函数来分配页面。
do_swap_page 发生在 swap in 的时候，即查找磁盘上的 slot，并将数据读回。
换入的过程如下：
- 查找 swap cache 中是否存在所查找的页面，如果存在，则根据 swap cache 引用的内存页，重新映射并更新页表；如果不存在，则分配新的内存页，并添加到 swap cache 的引用中，更新内存页内容完成后，更新页表。
- 换入操作结束后，对应 swap area 的页引用减 1，当减少到 0 时，代表没有任何进程引用了该页，可以进行回收。
int do_swap_page(struct vm_fault *vmf)
{
......
//根据pte找到swap entry, swap entry和pte有一个对应关系
entry = pte_to_swp_entry(vmf->orig_pte);
......
if (!page)
//根据entry从swap缓存中查找页, 在swapcache里面寻找entry对应的page
//Lookup a swap entry in the swap cache
page = lookup_swap_cache(entry, vma_readahead ? vma : NULL,
vmf->address);
//没有找到页
if (!page) {
if (vma_readahead)
page = do_swap_page_readahead(entry,
GFP_HIGHUSER_MOVABLE, vmf, &swap_ra);
else
//如果swapcache里面找不到就在swap area里面找，分配新的内存页并从swap area中读入
page = swapin_readahead(entry,
GFP_HIGHUSER_MOVABLE, vma, vmf->address);
......
//获取一个pte的entry，重新建立映射
vmf->pte = pte_offset_map_lock(vma->vm_mm, vmf->pmd, vmf->address,
&vmf->ptl);
......
//anonpage数加1，匿名页从swap空间交换出来，所以加1
//swap page个数减1，由page和VMA属性创建一个新的pte
inc_mm_counter_fast(vma->vm_mm, MM_ANONPAGES);
dec_mm_counter_fast(vma->vm_mm, MM_SWAPENTS);
pte = mk_pte(page, vma->vm_page_prot);
......
flush_icache_page(vma, page);
if (pte_swp_soft_dirty(vmf->orig_pte))
pte = pte_mksoft_dirty(pte);
//将新生成的PTE entry添加到硬件页表中
set_pte_at(vma->vm_mm, vmf->address, vmf->pte, pte);
vmf->orig_pte = pte;
//根据page是否为swapcache
if (page == swapcache) {
//如果是，将swap缓存页用作anon页，添加反向映射rmap中
do_page_add_anon_rmap(page, vma, vmf->address, exclusive);
mem_cgroup_commit_charge(page, memcg, true, false);
//并添加到active链表中
activate_page(page);
//如果不是
} else { /* ksm created a completely new copy */
//使用新页面并复制swap缓存页，添加反向映射rmap中
page_add_new_anon_rmap(page, vma, vmf->address, false);
mem_cgroup_commit_charge(page, memcg, false, false);
//并添加到lru链表中
lru_cache_add_active_or_unevictable(page, vma);
}
//释放swap entry
swap_free(entry);
......
if (vmf->flags & FAULT_FLAG_WRITE) {
//有写请求则写时复制
ret |= do_wp_page(vmf);
if (ret & VM_FAULT_ERROR)
ret &= VM_FAULT_ERROR;
goto out;
}
......
return ret;
}
do_wp_page
走到这里说明页面在内存中，只是 PTE 只有读权限，而又要写内存的时候就会触发 do_wp_page。
do_wp_page 函数用于处理写时复制（copy on write），其流程比较简单，主要是分配新的物理页，拷贝原来页的内容到新页，然后修改页表项内容指向新页并修改为可写(vma 具备可写属性)。
static int do_wp_page(struct vm_fault *vmf)
__releases(vmf->ptl)
{
struct vm_area_struct *vma = vmf->vma;
//从页表项中得到页帧号，再得到页描述符，发生异常时地址所在的page结构
vmf->page = vm_normal_page(vma, vmf->address, vmf->orig_pte);
if (!vmf->page) {
//没有page结构是使用页帧号的特殊映射
/*
* VM_MIXEDMAP !pfn_valid() case, or VM_SOFTDIRTY clear on a
* VM_PFNMAP VMA.
*
* We should not cow pages in a shared writeable mapping.
* Just mark the pages writable and/or call ops->pfn_mkwrite.
*/
if ((vma->vm_flags & (VM_WRITE|VM_SHARED)) ==
(VM_WRITE|VM_SHARED))
//处理共享可写映射
return wp_pfn_shared(vmf);
pte_unmap_unlock(vmf->pte, vmf->ptl);
//处理私有可写映射
return wp_page_copy(vmf);
}
/*
* Take out anonymous pages first, anonymous shared vmas are
* not dirty accountable.
*/
if (PageAnon(vmf->page) && !PageKsm(vmf->page)) {
int total_map_swapcount;
if (!trylock_page(vmf->page)) {
//添加原来页的引用计数，方式被释放
get_page(vmf->page);
//释放页表锁
pte_unmap_unlock(vmf->pte, vmf->ptl);
lock_page(vmf->page);
vmf->pte = pte_offset_map_lock(vma->vm_mm, vmf->pmd,
vmf->address, &vmf->ptl);
if (!pte_same(*vmf->pte, vmf->orig_pte)) {
unlock_page(vmf->page);
pte_unmap_unlock(vmf->pte, vmf->ptl);
put_page(vmf->page);
return 0;
}
put_page(vmf->page);
}
//单身匿名页面的处理
if (reuse_swap_page(vmf->page, &total_map_swapcount)) {
if (total_map_swapcount == 1) {
/*
* The page is all ours. Move it to
* our anon_vma so the rmap code will
* not search our parent or siblings.
* Protected against the rmap code by
* the page lock.
*/
page_move_anon_rmap(vmf->page, vma);
}
unlock_page(vmf->page);
wp_page_reuse(vmf);
return VM_FAULT_WRITE;
}
unlock_page(vmf->page);
} else if (unlikely((vma->vm_flags & (VM_WRITE|VM_SHARED)) ==
(VM_WRITE|VM_SHARED))) {
//共享可写，不需要复制物理页，设置页表权限即可
return wp_page_shared(vmf);
}
/*
* Ok, we need to copy. Oh, well..
*/
get_page(vmf->page);
pte_unmap_unlock(vmf->pte, vmf->ptl);
//私有可写，复制物理页，将虚拟页映射到物理页
return wp_page_copy(vmf);
}
CMA
CMA 是 reserved 的一块内存，用于分配连续的大块内存。当设备驱动不用时，内存管理系统将该区域用于分配和管理可移动类型页面；当设备驱动使用时，此时已经分配的页面需要进行迁移，又用于连续内存分配；其用法与 DMA 子系统结合在一起充当 DMA 的后端，具体可参考《没有 IOMMU 的 DMA 操作》。
CMA 区域 cma_areas 的创建
CMA 区域的创建有两种方法，一种是通过 dts 的 reserved memory，另外一种是通过 command line 参数和内核配置参数。
- dts 方式：
reserved-memory {
/* global autoconfigured region for contiguous allocations */
linux,cma {
compatible = "shared-dma-pool";
reusable;
size = <0 0x28000000>;
alloc-ranges = <0 0xa0000000 0 0x40000000>;
linux,cma-default;
};
};
device tree 中可以包含 reserved-memory node，系统启动的时候会打开 rmem_cma_setup
RESERVEDMEM_OF_DECLARE(cma, “shared-dma-pool”, rmem_cma_setup);
- command line 方式：cma=nn[MG]@[start[MG]-end[MG]]]
static int __init early_cma(char *p)
{
pr_debug("%s(%s)\n", __func__, p);
size_cmdline = memparse(p, &p);
if (*p != '@') {
/*
if base and limit are not assigned,
set limit to high memory bondary to use low memory.
*/
limit_cmdline = __pa(high_memory);
return 0;
}
base_cmdline = memparse(p + 1, &p);
if (*p != '-') {
limit_cmdline = base_cmdline + size_cmdline;
return 0;
}
limit_cmdline = memparse(p + 1, &p);
return 0;
}
early_param("cma", early_cma);

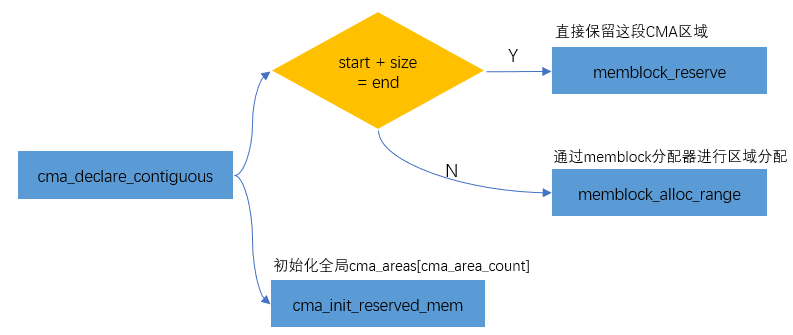

系统在启动的过程中会把 cmdline 里的 nn, start, end 传给函数 dma_contiguous_reserve，流程如下：
setup_arch—>arm64_memblock_init—>dma_contiguous_reserve->dma_contiguous_reserve_area->cma_declare_contiguous
将 CMA 区域添加到 Buddy System
为了避免这块 reserved 的内存在不用时候的浪费，内存管理模块会将 CMA 区域添加到 Buddy System 中，用于可移动页面的分配和管理。CMA 区域是通过 cma_init_reserved_areas 接口来添加到 Buddy System 中的。
static int __init cma_init_reserved_areas(void)
{
int i;
for (i = 0; i < cma_area_count; i++) {
int ret = cma_activate_area(&cma_areas[i]);
if (ret)
return ret;
}
return 0;
}
core_initcall(cma_init_reserved_areas);

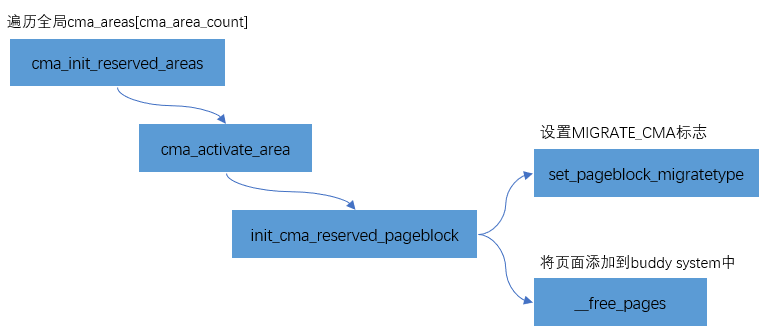

其实现比较简单，主要分为两步：
- 把该页面设置为 MIGRATE_CMA 标志
- 通过__free_pages 将页面添加到 buddy system 中
CMA 分配
《没有 IOMMU 的 DMA 操作》里讲过，CMA 是通过 cma_alloc 分配的。cma_alloc->alloc_contig_range(…, MIGRATE_CMA,…)，向刚才释放给 buddy system 的 MIGRATE_CMA 类型页面，重新“收集”过来。
用 CMA 的时候有一点需要注意：
也就是上图中黄色部分的判断。CMA 内存在分配过程是一个比较“重”的操作，可能涉及页面迁移、页面回收等操作，因此不适合用于 atomic context。比如之前遇到过一个问题，当内存不足的情况下，向 U 盘写数据的同时操作界面会出现卡顿的现象，这是因为 CMA 在迁移的过程中需要等待当前页面中的数据回写到 U 盘之后，才会进一步的规整为连续内存供 gpu/display 使用，从而出现卡顿的现象。
总结
至此，从 CPU 开始访问内存，到物理页的划分，再到内核页框分配器的实现，以及 slab 分配器的实现，最后到 CMA 等连续内存的使用，把 Linux 内存管理的知识串了起来，算是形成了整个闭环。相信如果掌握了本篇内容，肯定打开了 Linux 内核的大门，有了这个基石，祝愿大家接下来的内核学习越来越轻松。
参考资料
-
No backlinks found.
