Pilot 作为 Istio 控制面流量管理的核心组件，为整个服务网格提供了标准的独立与各种平台的服务模型，支持从 Kubernetes、Consul 等多种平台获取服务发现功能，支持用户通过 VirtualService、Gateway等 API 定制服务间的流量管理规则，并将这些配置信息转化为统一的服务发现和流量控制模型，以 xDS 方式下发到数据面。

在组件拓扑中, Pod istio-pilot包括 istio-proxy(sidecar)和 discovery2 个容器, pilot 核心能力由容器 discovery中执行的命令 pilot-discovery discovery提供.

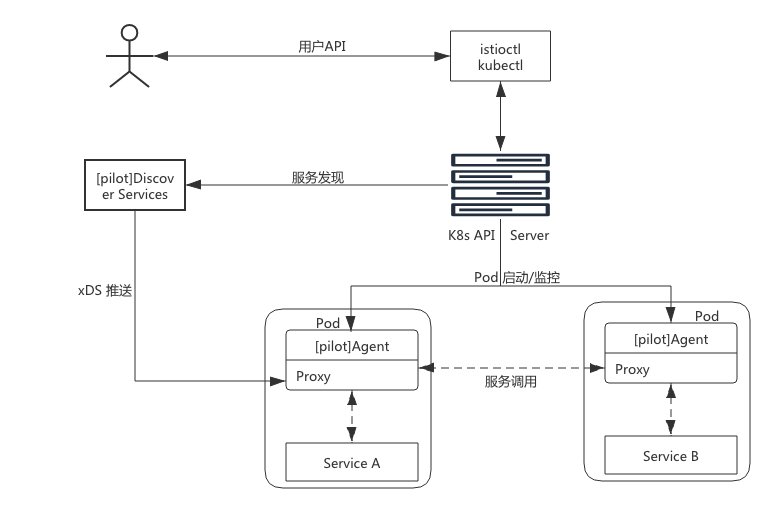

图中实线连线表示控制流，虚线连线表示数据流。带 [pilot] 的组件表示为 Pilot组件，图中关键的组件如下：

  • Discovery service：即 pilot-discovery，主要功能是从 Service provider（如 kubernetes 或者 consul ）中获取服务信息，从 Kubernetes API Server 中获取流量规则（Kubernetes CRDResource），并将服务信息和流量规则转化为数据面可以理解的格式，通过标准的数据面 API 下发到网格中的各个 sidecar中。
  • agent：即 pilot-agent 组件，该进程根据 Kubernetes API Server 中的配置信息生成 Envoy的配置文件，负责启动、监控 sidecar进程。
  • proxy：既 sidecarproxy，是所有服务的流量代理，直接连接 pilot-discovery ，间接地从 Kubernetes 等服务注册中心获取集群中微服务的注册情况。
  • service A/B：使用了 istio的应用，如 Service A/B，的进出网络流量会被 proxy 接管。

下面介绍下 Pilot相关的组件 pilot-agent、pilot-discovery 的关键实现。

pilot-agent

pilot-agent 负责的主要工作如下：

  • 生成 sidecar的配置
  • sidecar 的启动与监控

pilot-discovery

pilot-discovery 扮演服务注册中心、istio控制平面到 sidecar之间的桥梁作用，负责将服务信息和配置数据转换为 xDS 接口的标准数据结构，通过 gRPC 下发到数据面的 Envoy。

目前 Pilot 的输入包括两部分数据来源：

  • 服务数据： 来源于各个服务注册表(Service Registry)，例如 Kubernetes 中注册的 Service，Consul Catalog 中的服务等。Pilot 监控服务注册中心（如 Kubernetes）的服务注册情况。在 Kubernetes 环境下，会监控 service、endpoint、pod、node 等资源信息。
  • 配置规则： 各种配置规则，包括路由规则及流量管理规则等，通过 Kubernetes CRD(Custom Resources Definition)形式定义并存储在 Kubernetes 中。Pilot 会监控 istio控制面信息变化，在 Kubernetes 环境下，会监控包括 RouteRule、 VirtualService、Gateway、EgressRule、ServiceEntry 等以 Kubernetes CRD形式存在的 istio控制面配置信息。

Pilot 的输出为符合 xDS 接口的数据面配置数据，并通过 gRPC Streaming 接口将配置数据推送到数据面的 Envoy 中。

代码、配置、架构一体化视角 深入解读 Service Mesh 背后的技术细节

从协议视角看 pilot-discovery

Config Controller

Config Controller 用于管理各种配置数据，包括用户创建的流量管理规则和策略。Istio 目前支持三种类型的 Config Controller：

  • Kubernetes：使用 Kubernetes 来作为配置数据的存储，该方式直接依附于 Kubernetes 强大的 CRD 机制来存储配置数据，简单方便，是 Istio 最开始使用的配置存储方案。
  • MCP (Mesh Configuration Protocol)：使用 Kubernetes 来存储配置数据导致了 Istio 和 Kubernetes 的耦合，限制了 Istio 在非 Kubernetes 环境下的运用。为了解决该耦合，Istio 社区提出了 MCP，MCP 定义了一个向 Istio 控制面下发配置数据的标准协议，Istio Pilot 作为 MCP Client，任何实现了 MCP 协议的 Server 都可以通过 MCP 协议向 Pilot 下发配置，从而解除了 Istio 和 Kubernetes 的耦合。如果想要了解更多关于 MCP 的内容，请参考文后的链接。
  • Memory：一个在内存中的 Config Controller 实现，主要用于测试。

目前 Istio 的配置包括：

  • Virtual Service: 定义流量路由规则。
  • Destination Rule: 定义和一个服务或者 subset 相关的流量处理规则，包括负载均衡策略，连接池大小，断路器设置，subset 定义等等。
  • Gateway: 定义入口网关上对外暴露的服务。
  • Service Entry: 通过定义一个 Service Entry 可以将一个外部服务手动添加到服务网格中。
  • Envoy Filter: 通过 Pilot 在 Envoy 的配置中添加一个自定义的 Filter。

Service Controller

Service Controller 用于管理各种 Service Registry，提出服务发现数据，目前 Istio 支持的 Service Registry 包括：

  • Kubernetes：对接 Kubernetes Registry，可以将 Kubernetes 中定义的 Service 和 Instance 采集到 Istio 中。
  • Consul： 对接 Consul Catalog，将 Consul 中定义的 Service 采集到 Istio 中。
  • MCP： 和 MCP config controller 类似，从 MCP Server 中获取 Service 和 Service Instance。
  • Memory： 一个内存中的 Service Controller 实现，主要用于测试。

Discovery Service

Discovery Service 中主要包含下述逻辑：

  • 启动 gRPC Server 并接收来自 Envoy 端的连接请求。
  • 接收 Envoy 端的 xDS 请求，从 Config Controller 和 Service Controller 中获取配置和服务信息，生成响应消息发送给 Envoy。
  • 监听来自 Config Controller 的配置变化消息和来自 Service Controller 的服务变化消息，并将配置和服务变化内容通过 xDS 接口推送到 Envoy。（备注：目前 Pilot 未实现增量变化推送，每次变化推送的是全量配置，在网格中服务较多的情况下可能会有性能问题）。

pilot-discovery

流程分析

Pilot-Disocvery 包括以下主要的几个业务流程：

初始化 Pilot-Discovery 的各个主要组件

Pilot-Discovery 命令的入口为 pilot/cmd/pilot-discovery/main.go 中的 main 方法，在该方法中创建 Pilot Server,Server 代码位于文件 pilot/pkg/bootstrap/server.go 中。Server 主要做了下面一些初始化工作：

  • 创建并初始化 Config Controller。
  • 创建并初始化 Service Controller。
  • 创建并初始化 Discovery Server，Pilot 中创建了基于 Envoy V1 API 的 HTTP Discovery Server 和基于 Envoy V2 API 的 GPRC Discovery Server。由于 V1 已经被废弃，本文将主要分析 V2 API 的 gRPC Discovery Server。
  • 将 Discovery Server 注册为 Config Controller 和 Service Controller 的 Event Handler，监听配置和服务变化消息。

创建 gRPC Server 并接收 Envoy 的连接请求

Pilot Server 创建了一个 gRPC Server，用于监听和接收来自 Envoy 的 xDS 请求。pilot/pkg/proxy/envoy/v2/ads.go 中的 DiscoveryServer.StreamAggregatedResources 方法被注册为 gRPC Server 的服务处理方法。

当 gRPC Server 收到来自 Envoy 的连接时，会调用 DiscoveryServer.StreamAggregatedResources 方法，在该方法中创建一个 XdsConnection 对象，并开启一个 goroutine 从该 connection 中接收客户端的 xDS 请求并进行处理；如果控制面的配置发生变化，Pilot 也会通过该 connection 把配置变化主动推送到 Envoy 端。

配置变化后向 Envoy 推送更新

这是 Pilot 中最复杂的一个业务流程，主要是因为代码中采用了多个 channel 和 queue 对变化消息进行合并和转发。该业务流程如下：

  1. Config Controller 或者 Service Controller 在配置或服务发生变化时通过回调方法通知 Discovery Server，Discovery Server 将变化消息放入到 Push Channel 中。
  2. Discovery Server 通过一个 goroutine 从 Push Channel 中接收变化消息，将一段时间内连续发生的变化消息进行合并。如果超过指定时间没有新的变化消息，则将合并后的消息加入到一个队列 Push Queue 中。
  3. 另一个 goroutine 从 Push Queue 中取出变化消息，生成 XdsEvent，发送到每个客户端连接的 Push Channel 中。
  4. 在 DiscoveryServer.StreamAggregatedResources 方法中从 Push Channel 中取出 XdsEvent，然后根据上下文生成符合 xDS 接口规范的 DiscoveryResponse，通过 gRPC 推送给 Envoy 端。（gRPC 会为每个 client 连接单独分配一个 goroutine 来进行处理，因此不同客户端连接的 StreamAggregatedResources 处理方法是在不同 goroutine 中处理的）

响应 Envoy 主动发起的 xDS 请求

Pilot 和 Envoy 之间建立的是一个双向的 Streaming gRPC 服务调用，因此 Pilot 可以在配置变化时向 Envoy 推送，Envoy 也可以主动发起 xDS 调用请求获取配置。Envoy 主动发起 xDS 请求的流程如下：

  1. Envoy 通过创建好的 gRPC 连接发送一个 DiscoveryRequest
  2. Discovery Server 通过一个 goroutine 从 XdsConnection 中接收来自 Envoy 的 DiscoveryRequest，并将请求发送到 ReqChannel 中
  3. Discovery Server 的另一个 goroutine 从 ReqChannel 中接收 DiscoveryRequest，根据上下文生成符合 xDS 接口规范的 DiscoveryResponse，然后返回给 Envoy。
