在 go 语言中，主要关注的应用运行情况主要包括以下几种：

  • CPU profile：报告程序的 CPU 使用情况，按照一定频率去采集应用程序在 CPU 和寄存器上面的数据
  • Memory Profile（Heap Profile）：报告程序的内存使用情况
  • Block Profiling：报告 goroutines 不在运行状态的情况，可以用来分析和查找死锁等性能瓶颈
  • Goroutine Profiling：报告 goroutines 的使用情况，有哪些 goroutine，它们的调用关系是怎样的

两种收集方式

Go语言内置了获取程序的运行数据的工具，包括以下两个标准库：

  • runtime/pprof：采集工具型应用运行数据进行分析
  • net/http/pprof：采集服务型应用运行时数据进行分析

pprof开启后，每隔一段时间（10ms）就会收集下当前的堆栈信息，获取格格函数占用的CPU以及内存资源；最后通过对这些采样数据进行分析，形成一个性能分析报告。

注意，我们只应该在性能测试的时候才在代码中引入pprof。

工具型应用

如果你的应用是一次性的，运行一段时间就结束。那么最好的办法，就是在应用退出的时候把 profiling 的报告保存到文件中，进行分析。对于这种情况，可以使用 runtime/pprof 库。

pprof 封装了很好的接口供我们使用，比如要想进行 CPU Profiling，可以调用 pprof.StartCPUProfile() 方法，它会对当前应用程序进行 CPU profiling，并写入到提供的参数中（w io.Writer），要停止调用 StopCPUProfile() 即可。

去除错误处理只需要三行内容，一般把部分内容写在 main.go 文件中，应用程序启动之后就开始执行：

1
2
3
4

f, err := os.Create(*cpuprofile)
...
pprof.StartCPUProfile(f)
defer pprof.StopCPUProfile()

应用执行结束后，就会生成一个文件，保存了我们的 CPU profiling 数据。

想要获得内存的数据，直接使用 WriteHeapProfile 就行，不用 start 和 stop 这两个步骤了：

1
2
3

f, err := os.Create(*memprofile)
pprof.WriteHeapProfile(f)
f.Close()

服务型应用

如果你的应用是一直运行的，比如 web 应用，那么可以使用 net/http/pprof 库，它能够在提供 HTTP 服务进行分析。如果使用了默认的 http.DefaultServeMux（通常是代码直接使用 http.ListenAndServe("0.0.0.0:8000", nil)），只需要添加一行：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

package main

import (
    _ "net/http/pprof"
    "net/http"
)

func main() {
    http.ListenAndServe("0.0.0.0:6060", nil)
}

不管哪种方式，你的 HTTP 服务都会多出 /debug/pprof endpoint，访问它会得到类似下面的内容：

1
2
3
4
5
6
7
8
9

/debug/pprof/

profiles:
0    block
62    goroutine
444    heap
30    threadcreate

full goroutine stack dump

这个路径下还有几个子页面：

  • /debug/pprof/profile：访问这个链接会自动进行 CPU profiling，持续 30s，并生成一个文件供下载
  • /debug/pprof/heap： Memory Profiling 的路径，访问这个链接会得到一个内存 Profiling 结果的文件
  • /debug/pprof/block：block Profiling 的路径
  • /debug/pprof/goroutines：运行的 goroutines 列表，以及调用关系

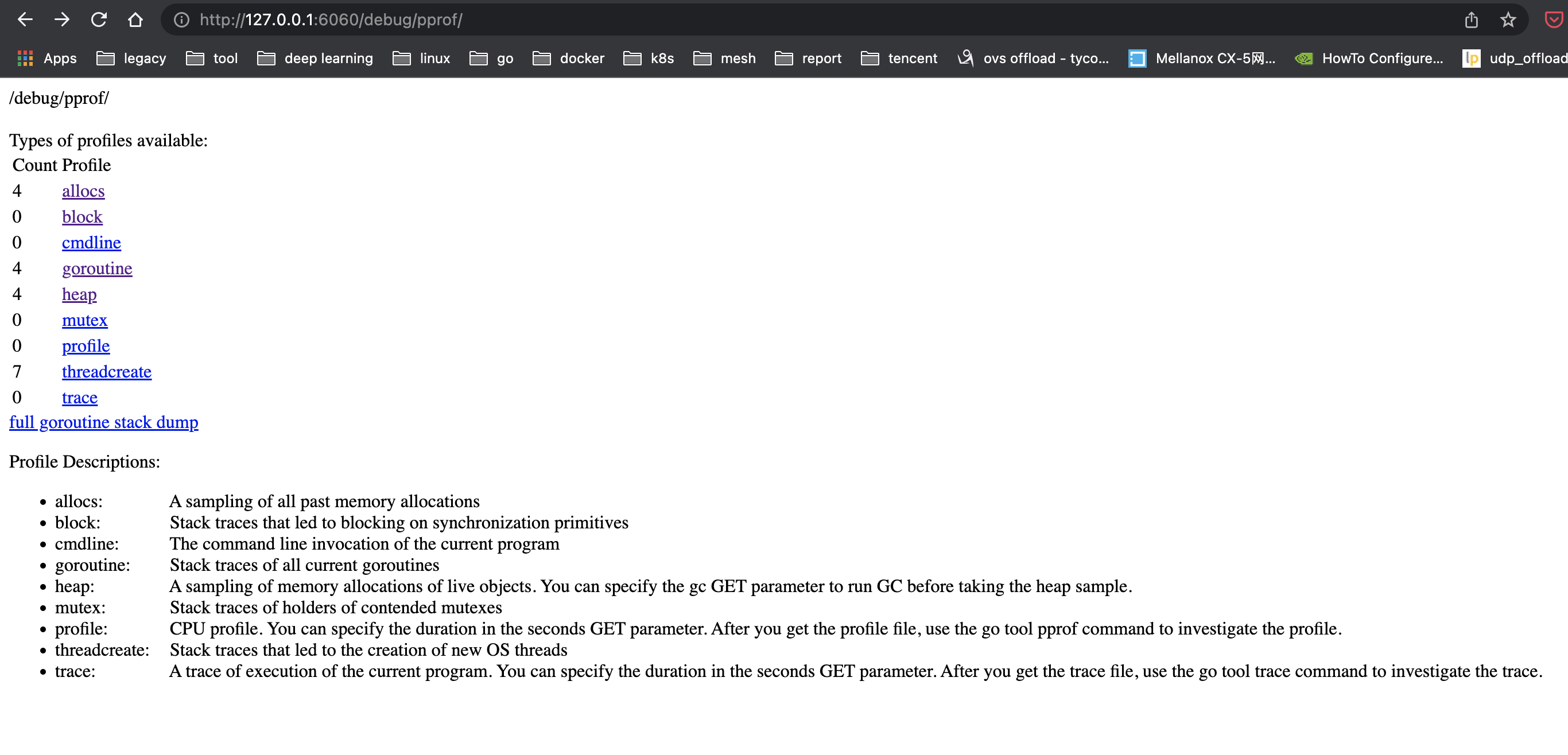

在浏览器中访问：

实战演示

能通过对应的库获取想要的 Profiling 数据之后（不管是文件还是 http），下一步就是要对这些数据进行保存和分析，我们可以使用 go tool pprof 命令行工具。

NOTE：获取的 Profiling 数据是动态的，要想获得有效的数据，请保证应用处于较大的负载（比如正在生成中运行的服务，或者通过其他工具模拟访问压力）。否则如果应用处于空闲状态，得到的结果可能没有任何意义。

CPU Profiling

go tool pprof 最简单的使用方式为 go tool pprof [binary] [source]，binary 是应用的二进制文件，用来解析各种符号；source 表示 profile 数据的来源，可以是本地的文件，也可以是 http 地址。比如：

1
2
3
4
5
6

$ go tool pprof ./hyperkube http://172.16.3.232:10251/debug/pprof/profile
Fetching profile from http://172.16.3.232:10251/debug/pprof/profile
Please wait... (30s)
Saved profile in /home/cizixs/pprof/pprof.hyperkube.172.16.3.232:10251.samples.cpu.002.pb.gz
Entering interactive mode (type "help" for commands)
(pprof)

这个命令会进行 CPU profiling 分析，等待一段时间（默认是 30s，如果在 url 最后加上 ?seconds=60 参数可以调整采集数据的时间为 60s）之后，我们就进入了一个交互式命令行，可以对解析的结果进行查看和导出。可以通过 help 来查看支持的自命令有哪些。

一个有用的命令是 topN，它列出最耗时间的地方：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

(pprof) top10
130ms of 360ms total (36.11%)
Showing top 10 nodes out of 180 (cum >= 10ms)
      flat  flat%   sum%        cum   cum%
      20ms  5.56%  5.56%      100ms 27.78%  encoding/json.(*decodeState).object
      20ms  5.56% 11.11%       20ms  5.56%  runtime.(*mspan).refillAllocCache
      20ms  5.56% 16.67%       20ms  5.56%  runtime.futex
      10ms  2.78% 19.44%       10ms  2.78%  encoding/json.(*decodeState).literalStore
      10ms  2.78% 22.22%       10ms  2.78%  encoding/json.(*decodeState).scanWhile
      10ms  2.78% 25.00%       40ms 11.11%  encoding/json.checkValid
      10ms  2.78% 27.78%       10ms  2.78%  encoding/json.simpleLetterEqualFold
      10ms  2.78% 30.56%       10ms  2.78%  encoding/json.stateBeginValue
      10ms  2.78% 33.33%       10ms  2.78%  encoding/json.stateEndValue
      10ms  2.78% 36.11%       10ms  2.78%  encoding/json.stateInString

每一行表示一个函数的信息。如果应用程序有性能问题，上面这些信息应该能告诉我们时间都花费在哪些函数的执行上了。

  • flat：当前函数占用CPU的耗时
  • flat%：:当前函数占用CPU的耗时百分比
  • sun%：函数占用CPU的耗时累计百分比
  • cum：当前函数以及子函数运行所占用CPU的总耗时
  • cum%：当前函数以及子函数运行所占用CPU的总耗时百分比
  • 最后一列：函数名称

pprof 不仅能打印出最耗时的地方(top)，还能列出函数代码以及对应的取样数据(list)、汇编代码以及对应的取样数据(disasm)，而且能以各种样式进行输出，比如 svg、gv、callgrind、png、gif等等。

其中一个非常便利的是 web 命令，在交互模式下输入 web，就能自动生成一个 svg 文件，并跳转到浏览器打开，生成了一个函数调用图：


这个调用图包含了更多的信息，而且可视化的图像能让我们更清楚地理解整个应用程序的全貌。图中每个方框对应一个函数，方框越大代表执行的时间越久（包括它调用的子函数执行时间，但并不是正比的关系）；方框之间的箭头代表着调用关系，箭头上的数字代表被调用函数的执行时间。

因为原图比较大，这里只截取了其中一部分，但是能明显看到 encoding/json.(*decodeState).object 是这里耗时比较多的地方，而且能看到它调用了哪些函数，分别函数多少。这些更详细的信息对于定位和调优性能是非常有帮助的！

要想更细致分析，就要精确到代码级别了，看看每行代码的耗时，直接定位到出现性能问题的那行代码。pprof 也能做到，list 命令后面跟着一个正则表达式，就能查看匹配函数的代码以及每行代码的耗时：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

(pprof) list podFitsOnNode
Total: 120ms
ROUTINE ======================== k8s.io/kubernetes/plugin/pkg/scheduler.podFitsOnNode in /home/cizixs/go/src/k8s.io/kubernetes/_output/local/go/src/k8s.io/kubernetes/plugin/pkg/scheduler/generic_scheduler.go
         0       20ms (flat, cum) 16.67% of Total
         .          .    230:
         .          .    231:// Checks whether node with a given name and NodeInfo satisfies all predicateFuncs.
         .          .    232:func podFitsOnNode(pod *api.Pod, meta interface{}, info *schedulercache.NodeInfo, predicateFuncs map[string]algorithm.FitPredicate) (bool, []algorithm.PredicateFailureReason, error) {
         .          .    233:    var failedPredicates []algorithm.PredicateFailureReason
         .          .    234:    for _, predicate := range predicateFuncs {
         .       20ms    235:        fit, reasons, err := predicate(pod, meta, info)
         .          .    236:        if err != nil {
         .          .    237:            err := fmt.Errorf("SchedulerPredicates failed due to %v, which is unexpected.", err)
         .          .    238:            return false, []algorithm.PredicateFailureReason{}, err
         .          .    239:        }
         .          .    240:        if !fit {

如果想要了解对应的汇编代码，可以使用 disadm <regex> 命令。这两个命令虽然强大，但是在命令行中查看代码并不是很方面，所以你可以使用 weblist 命令，用法和两者一样，但它会在浏览器打开一个页面，能够同时显示源代码和汇编代码。

NOTE：更详细的 pprof 使用方法可以参考 pprof --help 或者 pprof 文档。

Memory Profiling

要想获得内存使用 Profiling 信息，只需要把数据源修改一下就行（对于 http 方式来说就是修改 url 的地址，从 /debug/pprof/profile 改成 /debug/pprof/heap）：

1
2
3
4
5

$ go tool pprof ./hyperkube http://172.16.3.232:10251/debug/pprof/heap
Fetching profile from http://172.16.3.232:10251/debug/pprof/heap
Saved profile in /home/cizixs/pprof/pprof.hyperkube.172.16.3.232:10251.inuse_objects.inuse_space.002.pb.gz
Entering interactive mode (type "help" for commands)
(pprof)

和 CPU Profiling 使用一样，使用 top N 可以打印出使用内存最多的函数列表：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

(pprof) top
11712.11kB of 14785.10kB total (79.22%)
Dropped 580 nodes (cum <= 73.92kB)
Showing top 10 nodes out of 146 (cum >= 512.31kB)
      flat  flat%   sum%        cum   cum%
 2072.09kB 14.01% 14.01%  2072.09kB 14.01%  k8s.io/kubernetes/vendor/github.com/beorn7/perks/quantile.NewTargeted
 2049.25kB 13.86% 27.87%  2049.25kB 13.86%  k8s.io/kubernetes/pkg/api/v1.(*ResourceRequirements).Unmarshal
 1572.28kB 10.63% 38.51%  1572.28kB 10.63%  k8s.io/kubernetes/vendor/github.com/beorn7/perks/quantile.(*stream).merge
 1571.34kB 10.63% 49.14%  1571.34kB 10.63%  regexp.(*bitState).reset
 1184.27kB  8.01% 57.15%  1184.27kB  8.01%  bytes.makeSlice
 1024.16kB  6.93% 64.07%  1024.16kB  6.93%  k8s.io/kubernetes/pkg/api/v1.(*ObjectMeta).Unmarshal
  613.99kB  4.15% 68.23%  2150.63kB 14.55%  k8s.io/kubernetes/pkg/api/v1.(*PersistentVolumeClaimList).Unmarshal
  591.75kB  4.00% 72.23%  1103.79kB  7.47%  reflect.Value.call
  520.67kB  3.52% 75.75%   520.67kB  3.52%  k8s.io/kubernetes/vendor/github.com/gogo/protobuf/proto.RegisterType
  512.31kB  3.47% 79.22%   512.31kB  3.47%  k8s.io/kubernetes/pkg/api/v1.(*PersistentVolumeClaimStatus).Unmarshal

每一列的含义也是类似的，只不过从 CPU 使用时间变成了内存使用大小，就不多解释了。

类似的，web 命令也能生成 svg 图片在浏览器中打开，从中可以看到函数调用关系，以及每个函数的内存使用多少。

需要注意的是，默认情况下，统计的是内存使用大小，如果执行命令的时候加上 --inuse_objects 可以查看每个函数分配的对象数；--alloc-space 查看分配的内存空间大小。

这里还要提两个比较有用的方法，如果应用比较复杂，生成的调用图特别大，看起来很乱，有两个办法可以优化：

  • 使用 web funcName 的方式，只打印和某个函数相关的内容
  • 运行 go tool pprof 命令时加上 --nodefration=0.05 参数，表示如果调用的子函数使用的 CPU、memory 不超过 5%，就忽略它，不要显示在图片中

pprof 已经支持动态的 web 浏览方式：https://github.com/google/pprof/commit/f83a3d89c18c445178f794d525bf3013ef7b3330

示例代码

首先我们来写一段有问题的代码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55

// runtime_pprof/main.go
package main

import (
	"flag"
	"fmt"
	"os"
	"runtime/pprof"
	"time"
)

// 一段有问题的代码
func logicCode() {
	var c chan int
	for {
		select {
		case v := <-c:
			fmt.Printf("recv from chan, value:%v\n", v)
		default:

		}
	}
}

func main() {
	var isCPUPprof bool
	var isMemPprof bool

	flag.BoolVar(&isCPUPprof, "cpu", false, "turn cpu pprof on")
	flag.BoolVar(&isMemPprof, "mem", false, "turn mem pprof on")
	flag.Parse()

	if isCPUPprof {
		file, err := os.Create("./cpu.pprof")
		if err != nil {
			fmt.Printf("create cpu pprof failed, err:%v\n", err)
			return
		}
		pprof.StartCPUProfile(file)
		defer pprof.StopCPUProfile()
	}
	for i := 0; i < 8; i++ {
		go logicCode()
	}
	time.Sleep(20 * time.Second)
	if isMemPprof {
		file, err := os.Create("./mem.pprof")
		if err != nil {
			fmt.Printf("create mem pprof failed, err:%v\n", err)
			return
		}
		pprof.WriteHeapProfile(file)
		file.Close()
	}
}

通过 flag 我们可以在命令行控制是否开启CPU和Mem的性能分析。 将上面的代码保存并编译成runtime_pprof可执行文件，执行时加上-cpu命令行参数如下：

1

./runtime_pprof -cpu

等待30秒后会在当前目录下生成一个cpu.pprof文件。

命令行交互界面

我们使用go工具链里的pprof来分析一下。

1

go tool pprof cpu.pprof

执行上面的代码会进入交互界面如下：

1
2
3
4
5
6

runtime_pprof $ go tool pprof cpu.pprof
Type: cpu
Time: Mar 23, 2022 at 8:13pm (CST)
Duration: 20.14s, Total samples = 131.61s (653.56%)
Entering interactive mode (type "help" for commands, "o" for options)
(pprof)

我们可以在交互界面输入top3来查看程序中占用CPU前3位的函数：

1
2
3
4
5
6
7

(pprof) top
Showing nodes accounting for 131.59s, 100% of 131.61s total
Dropped 7 nodes (cum <= 0.66s)
      flat  flat%   sum%        cum   cum%
    54.54s 41.44% 41.44%    106.55s 80.96%  runtime.selectnbrecv
    52.01s 39.52% 80.96%     52.01s 39.52%  runtime.chanrecv
    25.04s 19.03%   100%    131.60s   100%  main.logicCode

在大多数的情况下，我们可以通过分析这五列得出一个应用程序的运行情况，并对程序进行优化。

我们还可以使用list 函数名命令查看具体的函数分析，例如执行list logicCode查看我们编写的函数的详细分析。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

(pprof) list logicCode
Total: 1.91mins
ROUTINE ================ main.logicCode in .../runtime_pprof/main.go
    22.64s   1.91mins (flat, cum) 99.91% of Total
         .          .     12:func logicCode() {
         .          .     13:   var c chan int
         .          .     14:   for {
         .          .     15:           select {
         .          .     16:           case v := <-c:
    22.64s   1.91mins     17:                   fmt.Printf("recv from chan, value:%v\n", v)
         .          .     18:           default:
         .          .     19:
         .          .     20:           }
         .          .     21:   }
         .          .     22:}

通过分析发现大部分CPU资源被17行占用，我们分析出select语句中的default没有内容会导致上面的case v:=<-c:一直执行。我们在default分支添加一行time.Sleep(time.Second)即可。

图形化

或者可以直接输入web，通过svg图的方式查看程序中详细的CPU占用情况。 想要查看图形化的界面首先需要安装graphviz图形化工具。

1

brew install graphviz

undefined
undefined

关于图形

的说明： 每个框代表一个函数，理论上框的越大表示占用的CPU资源越多。 方框之间的线条代表函数之间的调用关系。 线条上的数字表示函数调用的次数。 方框中的第一行数字表示当前函数占用CPU的百分比，第二行数字表示当前函数累计占用CPU的百分比。

go-torch 和火焰图

火焰图（Flame Graph）是 Bredan Gregg 创建的一种性能分析图表，因为它的样子近似 🔥而得名。上面的 profiling 结果也转换成火焰图，如果对火焰图比较了解可以手动来操作，不过这里我们要介绍一个工具：go-torch。这是 uber 开源的一个工具，可以直接读取 golang profiling 数据，并生成一个火焰图的 svg 文件。


1

$ go get -v github.com/uber/go-torch

火焰图 svg 文件可以通过浏览器打开，它对于调用图的最优点是它是动态的：可以通过点击每个方块来 zoom in 分析它上面的内容。

火焰图的调用顺序从下到上，每个方块代表一个函数，它上面一层表示这个函数会调用哪些函数，方块的大小代表了占用 CPU 使用的长短。火焰图的配色并没有特殊的意义，默认的红、黄配色是为了更像火焰而已。

go-torch 工具的使用非常简单，没有任何参数的话，它会尝试从 http://localhost:8080/debug/pprof/profile 获取 profiling 数据。它有三个常用的参数可以调整：

  • -u --url：要访问的 URL，这里只是主机和端口部分
  • -s --suffix：pprof profile 的路径，默认为 /debug/pprof/profile
  • --seconds：要执行 profiling 的时间长度，默认为 30s

要生成火焰图，需要事先安装 FlameGraph工具，这个工具的安装很简单，只要把对应的可执行文件放到 $PATH 目录下就行。
