ELF文件结构

编译器编译源代码后生成的文件叫做目标文件，而目标文件经过编译器链接之后得到的就是可执行文件。那么目标文件到底是什么？它和可执行文件又有什么区别？链接到底又做了什么呢？接下来，我们将探索一下目标文件的本质。

目标文件的格式

目前，PC 平台流行的 可执行文件格式（Executable） 主要包含如下两种，它们都是 COFF（Common File Format） 格式的变种。

• Windows 下的 PE（Portable Executable）
• Linux 下的 ELF（Executable Linkable Format）

目标文件就是源代码经过编译后但未进行链接的那些中间文件（Windows 的.obj和 Linux 的.o），它与可执行文件的格式非常相似，所以一般跟可执行文件格式一起采用同一种格式存储。在 Windows 下采用PE-COFF文件格式；Linux 下采用ELF文件格式。

事实上，除了可执行文件外，动态链接库（DDL，Dynamic Linking Library）、静态链接库（Static Linking Library） 均采用可执行文件格式存储。它们在 Window 下均按照 PE-COFF 格式存储；Linux 下均按照 ELF 格式存储。只是文件名后缀不同而已。

• 动态链接库：Windows 的.dll、Linux 的.so
• 静态链接库：Windows 的.lib、Linux 的.a

下面，我们将以 ELF 文件为例进行介绍。

ELF 文件结构

注意：Segment与 Section 的区别。很多地方对两者有所混淆。段是程序执行的必要组成，当多个目标文件链接成一个可执行文件时，会将相同权限的节合并到一个段中。相比而言，节的粒度更小。

如图所示，为 ELF 文件的基本结构，其主要由四部分组成：

• ELF Header
• ELF Program Header Table
• ELF Section Header Table
• ELF Sections

从图中，我们就能看出它们各自的数据结构以及相互之间的索引关系。下面我们依次进行介绍。

ELF Header

我们可以使用 readelf 工具来查看 ELF Header。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

$ readelf -h hello.o

ELF Header:
  Magic:   7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00
  Class:                             ELF64
  Data:                              2's complement, little endian
  Version:                           1 (current)
  OS/ABI:                            UNIX - System V
  ABI Version:                       0
  Type:                              REL (Relocatable file)
  Machine:                           Advanced Micro Devices X86-64
  Version:                           0x1
  Entry point address:               0x0
  Start of program headers:          0 (bytes into file)
  Start of section headers:          672 (bytes into file)
  Flags:                             0x0
  Size of this header:               64 (bytes)
  Size of program headers:           0 (bytes)
  Number of program headers:         0
  Size of section headers:           64 (bytes)
  Number of section headers:         13
  Section header string table index: 10

ELF 文件结构示意图中定义的Elf_Ehdr的各个成员的含义与 readelf 具有对应关系。如下表所示：

ELF 魔数

每种可执行文件的格式的开头几个字节都是很特殊的，特别是开头 4 个字节，通常被称为魔数（Magic Number）。通过对魔数的判断可以确定文件的格式和类型。如：ELF 的可执行文件格式的头 4 个字节为0x7F、e、l、f；Java 的可执行文件格式的头 4 个字节为c、a、f、e；如果被执行的是 Shell 脚本或 perl、python 等解释型语言的脚本，那么它的第一行往往是#!/bin/sh或#!/usr/bin/perl或#!/usr/bin/python，此时前两个字节#和!就构成了魔数，系统一旦判断到这两个字节，就对后面的字符串进行解析，以确定具体的解释程序路径。

ELF 文件类型

ELF 文件主要有三种类型，可以通过 ELF Header 中的e_type成员进行区分。

• 可重定位文件（Relocatable File）：ETL_REL。一般为.o文件。可以被链接成可执行文件或共享目标文件。静态链接库属于可重定位文件。

• 可执行文件（Executable File）：ET_EXEC。可以直接执行的程序。

• 共享目标文件（Shared Object File）：ET_DYN。一般为 .so 文件。有两种情况可以使用。

  • 链接器将其与其他可重定位文件、共享目标文件链接成新的目标文件；

• 动态链接器将其与其他共享目标文件、结合一个可执行文件，创建进程映像。

ELF Section Header Table

ELF 节头表是一个节头数组。每一个节头都描述了其所对应的节的信息，如节名、节大小、在文件中的偏移、读写权限等。编译器、链接器、装载器都是通过节头表来定位和访问各个节的属性的。

我们可以使用 readelf 工具来查看节头表。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

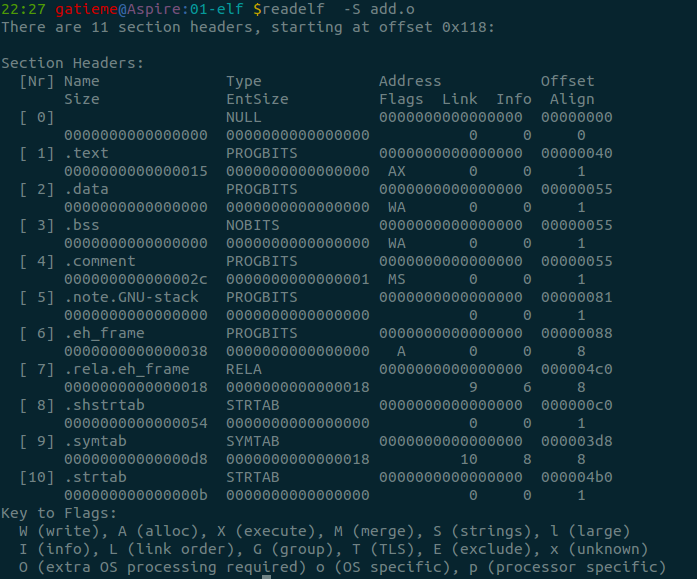

$ readelf -S hello.o

There are 13 section headers, starting at offset 0x2a0:

Section Headers:
  [Nr] Name              Type             Address           Offset
       Size              EntSize          Flags  Link  Info  Align
  [ 0]                   NULL             0000000000000000  00000000
       0000000000000000  0000000000000000           0     0     0
  [ 1] .text             PROGBITS         0000000000000000  00000040
       0000000000000015  0000000000000000  AX       0     0     1
  [ 2] .rela.text        RELA             0000000000000000  000001f0
       0000000000000030  0000000000000018   I      11     1     8
  [ 3] .data             PROGBITS         0000000000000000  00000055
       0000000000000000  0000000000000000  WA       0     0     1
  [ 4] .bss              NOBITS           0000000000000000  00000055
       0000000000000000  0000000000000000  WA       0     0     1
  [ 5] .rodata           PROGBITS         0000000000000000  00000055
       000000000000000d  0000000000000000   A       0     0     1
  [ 6] .comment          PROGBITS         0000000000000000  00000062
       0000000000000035  0000000000000001  MS       0     0     1
  [ 7] .note.GNU-stack   PROGBITS         0000000000000000  00000097
       0000000000000000  0000000000000000           0     0     1
  [ 8] .eh_frame         PROGBITS         0000000000000000  00000098
       0000000000000038  0000000000000000   A       0     0     8
  [ 9] .rela.eh_frame    RELA             0000000000000000  00000220
       0000000000000018  0000000000000018   I      11     8     8
  [10] .shstrtab         STRTAB           0000000000000000  00000238
       0000000000000061  0000000000000000           0     0     1
  [11] .symtab           SYMTAB           0000000000000000  000000d0
       0000000000000108  0000000000000018          12     9     8
  [12] .strtab           STRTAB           0000000000000000  000001d8
       0000000000000013  0000000000000000           0     0     1
Key to Flags:
  W (write), A (alloc), X (execute), M (merge), S (strings), l (large)
  I (info), L (link order), G (group), T (TLS), E (exclude), x (unknown)
  O (extra OS processing required) o (OS specific), p (processor specific)

ELF 文件结构示意图中定义的Elf_Shdr的各个成员的含义与 readelf 具有对应关系。如下表所示：

节类型（sh_type）

节名是一个字符串，只是在链接和编译过程中有意义，但它并不能真正地表示节的类型。对于编译器和链接器来说，主要决定节的属性是节的类型（sh_type）和节的标志位（sh_flags）。

节的类型相关常量以SHT_开头，上述readelf -S命令执行的结果省略了该前缀。常见的节类型如下表所示：

节标志位（sh_flag）

节标志位表示该节在进程虚拟地址空间中的属性。如是否可写、是否可执行等。相关常量以SHF_开头。常见的节标志位如下表所示：

节链接信息（sh_link、sh_info）

如果节的类型是与链接相关的（无论是动态链接还是静态链接），如**重定位表、符号表、**等，则sh_link、sh_info两个成员所包含的意义如下所示。其他类型的节，这两个成员没有意义。

ELF Sections

节的分类

上述 ELF Section Header Table 部分已经简单介绍了节类型。接下来我们来介绍详细一些比较重要的节。

.text 节

.text节是保存了程序代码指令的代码节。一段可执行程序，如果存在 Phdr，则.text节就会存在于text段中。由于.text节保存了程序代码，所以节类型为SHT_PROGBITS。

.rodata 节

rodata节保存了只读的数据，如一行 C 语言代码中的字符串。由于.rodata节是只读的，所以只能存在于一个可执行文件的只读段中。因此，只能在text段（不是data段）中找到.rodata节。由于.rodata节是只读的，所以节类型为SHT_PROGBITS。

.plt 节（过程链接表）

.plt节也称为过程链接表（Procedure Linkage Table），其包含了动态链接器调用从共享库导入的函数所必需的相关代码。由于.plt节保存了代码，所以节类型为SHT_PROGBITS。

.data 节

.data节存在于data段中，其保存了初始化的全局变量等数据。由于.data节保存了程序的变量数据，所以节类型为SHT_PROGBITS。

.bss 节

.bss节存在于data段中，占用空间不超过 4 字节，仅表示这个节本省的空间。.bss节保存了未进行初始化的全局数据。程序加载时数据被初始化为 0，在程序执行期间可以进行赋值。由于.bss节未保存实际的数据，所以节类型为SHT_NOBITS。

.got.plt 节（全局偏移表-过程链接表）

.got节保存了全局偏移表。.got节和.plt节一起提供了对导入的共享库函数的访问入口，由动态链接器在运行时进行修改。由于.got.plt节与程序执行有关，所以节类型为SHT_PROGBITS。

.dynsym 节（动态链接符号表）

.dynsym节保存在text段中。其保存了从共享库导入的动态符号表。节类型为SHT_DYNSYM。

.dynstr 节（动态链接字符串表）

.dynstr保存了动态链接字符串表，表中存放了一系列字符串，这些字符串代表了符号名称，以空字符作为终止符。

.rel.*节（重定位表）

重定位表保存了重定位相关的信息，这些信息描述了如何在链接或运行时，对 ELF 目标文件的某部分或者进程镜像进行补充或修改。由于重定位表保存了重定位相关的数据，所以节类型为SHT_REL。

.hash 节

.hash节也称为.gnu.hash，其保存了一个用于查找符号的散列表。

.symtab 节（符号表）

.symtab节是一个ElfN_Sym的数组，保存了符号信息。节类型为SHT_SYMTAB。

.strtab 节（字符串表）

.strtab节保存的是符号字符串表，表中的内容会被.symtab的ElfN_Sym结构中的st_name引用。节类型为SHT_STRTAB。

.ctors 节和.dtors 节

.ctors（构造器）节和.dtors（析构器）节分别保存了指向构造函数和析构函数的函数指针，构造函数是在 main 函数执行之前需要执行的代码；析构函数是在 main 函数之后需要执行的代码。

符号表

节的分类中我们介绍了.dynsym节和.symtab节，两者都是符号表。那么它们到底有什么区别呢？存在什么关系呢？

符号是对某些类型的数据或代码（如全局变量或函数）的符号引用，函数名或变量名就是符号名。例如，printf()函数会在动态链接符号表.dynsym中存有一个指向该函数的符号项（以Elf_Sym数据结构表示）。在大多数共享库和动态链接可执行文件中，存在两个符号表。即.dynsym和.symtab。

.dynsym保存了引用来自外部文件符号的全局符号。如printf库函数。.dynsym保存的符号是.symtab所保存符合的子集，.symtab中还保存了可执行文件的本地符号。如全局变量，代码中定义的本地函数等。

既然.dynsym是.symtab的子集，那为何要同时存在两个符号表呢？

通过readelf -S命令可以查看可执行文件的输出，一部分节标志位（sh_flags）被标记为了A（ALLOC）、WA（WRITE/ALLOC）、AX（ALLOC/EXEC）。其中，.dynsym被标记为 ALLOC，而.symtab则没有标记。

ALLOC 表示有该标记的节会在运行时分配并装载进入内存，而.symtab不是在运行时必需的，因此不会被装载到内存中。.dynsym保存的符号只能在运行时被解析，因此是运行时动态链接器所需的唯一符号。.dynsym对于动态链接可执行文件的执行是必需的，而.symtab只是用来进行调试和链接的。

上图所示为通过符号表索引字符串表的示意图。符号表中的每一项都是一个Elf_Sym结构，对应可以在字符串表中索引得到一个字符串。该数据结构中成员的含义如下表所示：

使用 readelf 工具我们也能够看到符号表的相关信息。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

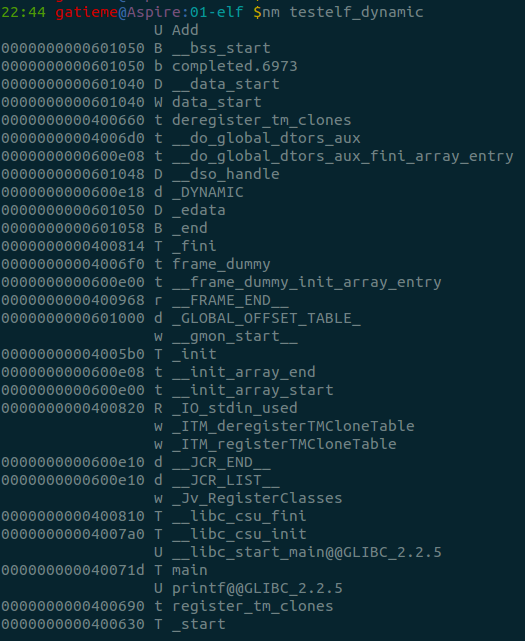

$ readelf -s hello.o

Symbol table '.symtab' contains 11 entries:
   Num:    Value          Size Type    Bind   Vis      Ndx Name
     0: 0000000000000000     0 NOTYPE  LOCAL  DEFAULT  UND
     1: 0000000000000000     0 FILE    LOCAL  DEFAULT  ABS hello.c
     2: 0000000000000000     0 SECTION LOCAL  DEFAULT    1
     3: 0000000000000000     0 SECTION LOCAL  DEFAULT    3
     4: 0000000000000000     0 SECTION LOCAL  DEFAULT    4
     5: 0000000000000000     0 SECTION LOCAL  DEFAULT    5
     6: 0000000000000000     0 SECTION LOCAL  DEFAULT    7
     7: 0000000000000000     0 SECTION LOCAL  DEFAULT    8
     8: 0000000000000000     0 SECTION LOCAL  DEFAULT    6
     9: 0000000000000000    21 FUNC    GLOBAL DEFAULT    1 main
    10: 0000000000000000     0 NOTYPE  GLOBAL DEFAULT  UND puts

字符串表

类似于符号表，在大多数共享库和动态链接可执行文件中，也存在两个字符串表。即.dynstr和.strtab，分别对应于.dynsym和symtab。此外，还有一个.shstrtab的节头字符串表，用于保存节头表中用到的字符串，可通过sh_name进行索引。

ELF 文件中所有字符表的结构基本一致，如上图所示。

重定位表

重定位就是将符号定义和符号引用进行连接的过程。可重定位文件需要包含描述如何修改节内容的相关信息，从而使可执行文件和共享目标文件能够保存进程的程序镜像所需要的正确信息。

重定位表是进行重定位的重要依据。我们可以使用 objdump 工具查看目标文件的重定位表：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

$ objdump -r hello.o


hello.o:     file format elf64-x86-64

RELOCATION RECORDS FOR [.text]:
OFFSET           TYPE              VALUE
0000000000000005 R_X86_64_32       .rodata
000000000000000a R_X86_64_PC32     puts-0x0000000000000004


RELOCATION RECORDS FOR [.eh_frame]:
OFFSET           TYPE              VALUE
0000000000000020 R_X86_64_PC32     .text

重定位表是一个Elf_Rel类型的数组结构，每一项对应一个需要进行重定位的项。 其成员含义如下表所示：

重定位是目标文件链接成为可执行文件的关键。我们将在后面的进行介绍。

对象文件格式

对象文件

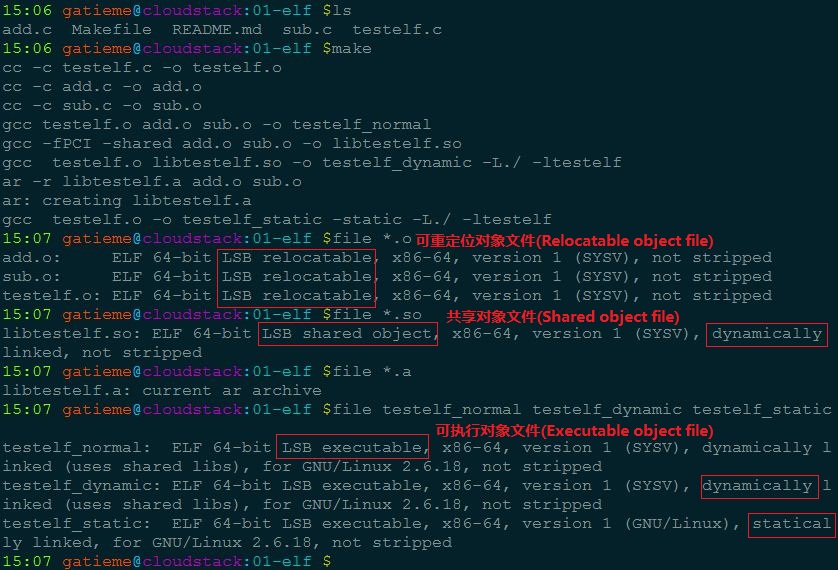

首先，你需要知道的是所谓对象文件(Object files)有三个种类：

• 可重定位的对象文件(Relocatable file)

• 可执行的对象文件(Executable file)

• 可被共享的对象文件(Shared object file)

• 可重定位的对象文件(Relocatable file)

  适于链接的可重定位文件(relocatable file)，包含二进制代码和数据，能与其他可重定位对象文件在编译时合并创建出一个可执行文件。

  这是由汇编器汇编生成的 .o 文件。后面的链接器(link editor)拿一个或一些 Relocatable object files 作为输入，经链接处理后，生成一个可执行的对象文件 (Executable file) 或者一个可被共享的对象文件(Shared object file)。我们可以使用 ar 工具将众多的 .o Relocatable object files 归档(archive)成 .a 静态库文件。如何产生 Relocatable file，你应该很熟悉了，请参见我们相关的基本概念文章和 JulWiki。另外，可以预先告诉大家的是我们的内核可加载模块 .ko 文件也是 Relocatable object file。

• 可执行的对象文件(Executable file)

  适于执行的可执行文件(executable file)，包含可以直接拷贝进行内存执行的二进制代码和数据。用于提供程序的进程映像，加载的内存执行。

  这我们见的多了。文本编辑器 vi、调式用的工具 gdb、播放 mp3 歌曲的软件 mplayer 等等都是 Executable object file。你应该已经知道，在我们的 Linux 系统里面，存在两种可执行的东西。除了这里说的 Executable object file，另外一种就是可执行的脚本(如 shell 脚本)。注意这些脚本不是 Executable object file，它们只是文本文件，但是执行这些脚本所用的解释器就是 Executable object file，比如 bash shell 程序。

• 可被共享的对象文件(Shared object file)

  共享目标文件(shared object file)，一种特殊的可重定位对象文件，能在加载时或运行时，装载进内存进行动态链接。连接器可将它与其它可重定位文件和共享目标文件连接成其它的目标文件，动态连接器又可将它与可执行文件和其它共享目标文件结合起来创建一个进程映像。

  这些就是所谓的动态库文件，也即 .so 文件。如果拿前面的静态库来生成可执行程序，那每个生成的可执行程序中都会有一份库代码的拷贝。如果在磁盘中存储这些可执行程序，那就会占用额外的磁盘空间；另外如果拿它们放到 Linux 系统上一起运行，也会浪费掉宝贵的物理内存。如果将静态库换成动态库，那么这些问题都不会出现。动态库在发挥作用的过程中，必须经过两个步骤：

  1. 链接编辑器(link editor)拿它和其他 Relocatable object file 以及其他 shared object file 作为输入，经链接处理后，生存另外的 shared object file 或者 executable file。
  2. 在运行时，动态链接器(dynamic linker)拿它和一个 Executable file 以及另外一些 Shared object file 来一起处理，在 Linux 系统里面创建一个进程映像。

文件格式

本质上，对象文件只是保存在磁盘文件中的一串字节，每个系统的文件格式都不尽相同：

• Bell 实验室的第一个 Unix 系统使用 a.out 格式。
• System V Unix 的早期版本使用 Common Object File Format(COFF)。
• Windows NT 使用 COFF 的变种，叫做 Portable Executable(PE)。
• 现代 Unix 系统，包括 Linux、新版 System V、BSD 变种、Solaris 都使用 Executable and Linkable Format(ELF)。

ELF 对象文件格式

ELF(Executable and Linking Format)是一种对象文件的格式，用于定义不同类型的对象文件(Object files)中都放了什么东西、以及都以什么样的格式去放这些东西。它自最早在 System V 系统上出现后，被 xNIX 世界所广泛接受，作为缺省的二进制文件格式来使用。可以说，ELF 是构成众多 xNIX 系统的基础之一。

ELF 代表 Executable and Linkable Format。他是一种对可执行文件、目标文件和库使用的文件格式。

他在 Linux 下成为标准格式已经很长时间, 代替了早年的 a.out 格式。ELF 一个特别的优点在于, 同一文件格式可以用于内核支持的几乎所有体系结构上, 这不仅简化了用户空间工具程序的创建, 也简化了内核自身的程序设计。例如, 在必须为可执行文件生成装载程序例程时。

但是文件格式相同并不意味着不同系统上的程序之间存在二进制兼容性, 例如, FreeBSD 和 Linux 都使用 ELF 作为二进制格式。尽管二者在文件中组织数据的方式相同。但在系统调用机制以及系统调用的语义方面, 仍然有差别。这也是在没有中间仿真层的情况下, FreeBSD 程序不能在 linux 下运行的原因(反过来同样是如此)。

有一点是可以理解的, 二进制程序不能在不同体系结构交换(例如, 为 Alpha CPU 编译的 Linux 二进制程序不能在 Sparc Linux 上执行), 因为底层的体系结构是完全不同的。但是由于 ELF 的存在, 对所有体系结构而言, 程序本身的相关信息以及程序的各个部分在二进制文件中编码的方式都是相同的。

Linux 不仅将 ELF 用于用户空间程序和库, 还用于构建模块。内核本身也是 ELF 格式。

ELF 文件标准历史

ELF 是一种开放格式, 其规范可以自由获取。

在 ELF 格式出来之后，TISC(Tool Interface Standard Committee)委员会定义了一套 ELF 标准。你可以从这里(http://refspecs.freestandards.org/elf/)找到详细的标准文档

20 世纪 90 年代，一些厂商联合成立了一个委员会(TISC 委员会)，起草并发布了一个 ELF 文件格式标准供公开使用，并且希望所有人能够遵循这项标准并且从中获益。1993 年，委员会发布了 ELF 文件标准。当时参与该委员会的有来自于编译器的厂商，如 Watcom 和 Borland;来自 CPU 的厂商如 IBM 和 Intel;来自操作系统的厂商如 IBM 和 Microsoft。1995 年，委员会发布了 ELF 1.2 标准，自此委员会完成了自己的使命，不久就解散了。所以 ELF 文件格式标准的最新版本为 1.2。

文件类型 etype 成员表示 ELF 文件类型，即前面提到过的 3 种 ELF 文件类型，每个文件类型对应一个常量。系统通过这个常量来判断 ELF 的真正文件类型，而不是通过文件的扩展名。相关常量以“ET”开头，

TISC 委员会前后出了两个版本，v1.1 和 v1.2。两个版本内容上差不多，但就可读性上来讲，我还是推荐你读 v1.2 的。因为在 v1.2 版本中，TISC 重新组织原本在 v1.1 版本中的内容，将它们分成为三个部分(books)： a) Book I 介绍了通用的适用于所有 32 位架构处理器的 ELF 相关内容 b) Book II 介绍了处理器特定的 ELF 相关内容，这里是以 Intel x86 架构处理器作为例子介绍 c) Book III 介绍了操作系统特定的 ELF 相关内容，这里是以运行在 x86 上面的 UNIX System V.4 作为例子介绍

值得一说的是，虽然 TISC 是以 x86 为例子介绍 ELF 规范的，但是如果你是想知道非 x86 下面的 ELF 实现情况，那也可以在http://refspecs.freestandards.org/elf/中找到特定处理器相关的Supplment文档。比方ARM相关的，或者MIPS相关的等等。另外，相比较UNIX系统的另外一个分支BSD Unix，Linux 系统更靠近 System V 系统。所以关于操作系统特定的 ELF 内容，你可以直接参考 v1.2 标准中的内容。

本文所使用的测试程序结构

add.c

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

#include <stdio.h>
#include <stdlib.h>

// 不指定寄存器实现两个整数相加
int Add(int a, int b)
{
    __asm__ __volatile__
    (
        //"lock;\n"
        "addl %1,%0;\n"
        : "=m"(a)
        : "r"(b), "m"(a)
      //  :
    );

    return a;
}

sub.c

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

#include <stdio.h>
#include <stdlib.h>

// 不指定寄存器实现两个参数相减
int Sub(int a, int b)
{
    __asm__ __volatile__
    (
        "subl %1, %0;"
        : "=m"(a)
        : "r"(b), "m"(a)
 //       :
    );

    return a;
}

testelf.c

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

#include <stdio.h>
#include <stdlib.h>

int main(void)
{
    int a = 3, b = 5;

    printf("%d + %d = %d\n", a, b, Add(a, b));
    printf("%d - %d = %d\n", a, b, Sub(a, b));


    return EXIT_SUCCESS;
}

Makefile

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

target=testelf_normal testelf_dynamic testelf_static

MAIN_OBJS=testelf.o
SUBS_OBJS=add.o sub.o

DYNA_FILE=libtestelf.so
STAT_FILE=libtestelf.a

all:$(target)

%.o : %.c
    $(CC) -c $^ -o $@

clean :
    rm -rf $(MAIN_OBJS) $(SUBS_OBJS)
    rm -rf $(DYNA_FILE) $(STAT_FILE)
    rm -rf $(target)


# Complie the execute
testelf_normal:$(MAIN_OBJS) $(SUBS_OBJS)
    gcc $^ -o $@

testelf_dynamic:$(MAIN_OBJS) $(DYNA_FILE)
    gcc  $^ -o $@ -L./ -ltestelf

testelf_static:$(MAIN_OBJS) $(STAT_FILE)
    gcc  testelf.o -o $@ -static -L./ -ltestelf



# Complie the Dynamic Link Library libtestelf.so
libtestelf.so:$(SUBS_OBJS)
    gcc -fPCI -shared $^ -o $@

# Complie the Static Link Library libtestelf.so
libtestelf.a:$(SUBS_OBJS)
    ar -r $@ $^

我们编写了两个库函数分别实现 add 和 sub 的功能, 然后编写了一个测试代码 testelf.c 调用了 Add 和 Sub.

然后我们的 Mmakefile 为测试程序编写了 3 分程序

1. 普通的程序 testelf_normal, 由 add.o sub.o 和 testelf.o 直接链接生成
2. 动态链接程序 testelf_dynamic, 将 add.o 和 sub.o 先链接成动态链接库 libtestelf.so, 然后再动态链接生成 testelf_dynamic
3. 静态链接程序 testelf_static, 将 add.o 和 sub.o 先静态链接成静态库 libtestelf.a, 然后再静态链接生成可执行程序 testelf_staticke

我们在源代码目录执行 make 后会完成编译, 编译完成后

• add.o, sub.o 和 testelf.o 是可重定位的对象文件(Relocatable file)
• libtestelf.so 是可被共享的对象文件(Shared object file)
• testelf_normal, testelf_dynamic 和 testelf_static 是可执行的对象文件(Executable file)

如下图所示

ELF 可执行与链接文件格式详解

布局和结构

ELF 文件由各个部分组成。

为了方便和高效，ELF 文件内容有两个平行的视角:一个是程序连接角度，另一个是程序运行角度

首先图的左边部分，它是以链接视图来看待 elf 文件的, 从左边可以看出，包含了一个 ELF 头部，它描绘了整个文件的组织结构。它还包括很多节区（section）。这些节有的是系统定义好的，有些是用户在文件在通过.section 命令自定义的，链接器会将多个输入目标文件中的相同的节合并。节区部分包含链接视图的大量信息：指令、数据、符号表、重定位信息等等。除此之外，还包含程序头部表（可选）和节区 头部表，程序头部表，告诉系统如何创建进程映像。用来构造进程映像的目标文件必须具有程序头部表，可重定位文件不需要这个表。而节区头部表（Section Heade Table）包含了描述文件节区的信息，每个节区在表中都有一项，每一项给出诸如节区名称、节区大小这类信息。用于链接的目标文件必须包含节区头部表，其他目标文件可以有，也可以没有这个表。

需要注意地是：尽管图中显示的各个组成部分是有顺序的，实际上除了 ELF 头部表以外，其他节区和段都没有规定的顺序。

右半图是以程序执行视图来看待的，与左边对应，多了一个段（segment）的概念，编译器在生成目标文件时，通常使用从零开始的相对地址，而在链接过程中，链接器从一个指定的地址开始，根据输入目标文件的顺序，以段（segment）为单位将它们拼装起来。其中每个段可以包括很多个节（section）。

• elf 头部

  除了用于标识 ELF 文件的几个字节外, ELF 头还包含了有关文件类型和大小的有关信息, 以及文件加载后程序执行的入口点信息

• 程序头表(program header table)

  程序头表向系统提供了可执行文件的数据在进程虚拟地址空间中组织文件的相关信息。他还表示了文件可能包含的段数据、段的位置和用途

• 段 segment

  各个段保存了与文件爱你相关的各种形式的数据, 例如，符号表、实际的二进制码、固定值(如字符串)活程序使用的数值常数

• 节头表 section

  包含了与各段相关的附加信息。

ELF 基本数据类型定义

在具体介绍 ELF 的格式之前，我们先来了解在 ELF 文件中都有哪些数据类型的定义：

ELF 数据编码顺序与机器相关，为了使数据结构更加通用, linux 内核自定义了几种通用的数据, 使得数据的表示与具体体系结构分离

但是由于 32 位程序和 64 位程序所使用的数据宽度不同, 同时 64 位机必须兼容的执行 32 位程序, 因此我们所有的数据都被定义为 32bit 和 64bit 两个不同类型的数据

常规定义在include/uapi/linux中，　各个结构也可以按照需求重新定义

32 位机器上的定义

*64 位机器上的定义**

ELF 头部 Elfxx_Ehdr

elf 头部用 Elfxx_Ehdr 结构(被定义在linux/uapi/linux/elf.h来表示, Elf32_Ehdr(32bit)和Elf64_Ehdr(64bit)

数据成员

内部成员, 如下

ELF 魔数 e_ident

魔数

很多类型的文件，其起始的几个字节的内容是固定的（或是有意填充，或是本就如此）。根据这几个字节的内容就可以确定文件类型，因此这几个字节的内容被称为魔数 (magic number)。此外在一些程序代码中，程序员常常将在代码中出现但没有解释的数字常量或字符串称为魔数 (magic number)或魔字符串。

ELF 魔数 我们可以从前面 readelf 的输出看到，最前面的”Magic”的 16 个字节刚好对应“Elf32_Ehdr”的 e_ident 这个成员。这 16 个字节被 ELF 标准规定用来标识 ELF 文件的平台属性，比如这个 ELF 字长(32 位/64 位)、字节序、ELF 文件版本

最开始的 4 个字节是所有 ELF 文件都必须相同的标识码，分别为 0x7F、0x45、0x4c、0x46 第一个字节对应 ASCII 字符里面的 DEL 控制符， 后面 3 个字节刚好是 ELF 这 3 个字母的 ASCII 码。这 4 个字节又被称为 ELF 文件的魔数，几乎所有的可执行文件格式的最开始的几个字节都是魔数。

比如 a.out 格式最开始两个字节为 0x01、0x07;

PE/COFF 文件最开始两个个字节为 0x4d、0x5a，即 ASCII 字符 MZ。

这种魔数用来确认文件的类型，操作系统在加载可执行文件的时候会确认魔数是否正确，如果不正确会拒绝加载。

接下来的一个字节是用来标识 ELF 的文件类的，0x01 表示是 32 位的，0x02 表示是 64 位的;第 6 个字是字节序，规定该 ELF 文件是大端的还是小端的(见附录：字节序)。第 7 个字节规定 ELF 文件的主版本号，一般是 1，因为 ELF 标准自 1.2 版以后就再也没有更新了。后面的 9 个字节 ELF 标准没有定义，一般填 0，有些平台会使用这 9 个字节作为扩展标志。

各种魔数的由来

a.out 格式的魔数为 0x01、0x07，为什么会规定这个魔数呢?

UNIX 早年是在 PDP 小型机上诞生的，当时的系统在加载一个可执行文件后直接从文件的第一个字节开始执行，人们一般在文件的最开始放置一条跳转(jump)指令，这条指令负责跳过接下来的 7 个机器字的文件头到可执行文件的真正入口。而 0x01 0x07 这两个字节刚好是当时 PDP-11 的机器的跳转 7 个机器字的指令。为了跟以前的系统保持兼容性，这条跳转指令被当作魔数一直被保留到了几十年后的今天。

计算机系统中有很多怪异的设计背后有着很有趣的历史和传统，了解它们的由来可以让我们了解到很多很有意思的事情。这让我想起了经济学里面所谓的“路径依赖”，其中一个很有意思的叫“马屁股决定航天飞机”的故事在网上流传很广泛，有兴趣的话你可以在 google 以“马屁股”和“航天飞机”作为关键字搜索一下。 其中需要注意地是 e_ident 是一个 16 字节的数组，这个数组按位置从左到右都是有特定含义，每个数组元素的下标在标准中还存在别称，如 byte0 的下标 0 别名为 EI_MAG0，具体如下:

e_ident[EI_MAG0]~e_ident[EI_MAG3]即 e_ident[0]~e_ident[3]被称为魔数（Magic Number）,其值一般为 0x7f,’E’,’L’,’F’

e_ident[EI_CLASS]（即 e_ident[4]）识别目标文件运行在目标机器的类别，取值可为三种值：

e_ident[EI_DATA]（即 e_ident[5]）：给出处理器特定数据的数据编码方式。即大端还是小端方式。取值可为 3 种：

目标文件类型 e_type

e_type 表示 elf 文件的类型

文件类型 etype 成员表示 ELF 文件类型，即前面提到过的 3 种 ELF 文件类型，每个文件类型对应一个常量。系统通过这个常量来判断 ELF 的真正文件类型，而不是通过文件的扩展名。相关常量以“ET”开头

如下定义:

目标体系结构类型 e_machine

e_machine 表示目标体系结构类型

ELF 版本 e_version

这个用来区分 ELF 标准的各个修订版本, 但是前面提到 ELF 最新版本就是 1(1.2), 仍然是最新版, 因此目前不需要这个特性

另外 ELF 头还包括了 ELF 文件的各个其他部分的长度和索引位置信息。因为这些部分的长度可能依程序而不同。所以在文件头部必须提供相应的数据.

readelf -h 查看 elf 头部

可重定位的对象文件(Relocatable file)

1

readelf -h add.o1

文件类型是, 说明是可重定位文件, 其代码可以移动至任何位置.

该文件没有程序头表, 对需要进行链接的对象而言, 程序头表是不必要的, 为此所有长度都设置为 0

可执行的对象文件(Executable file)

1

readelf -h testelf_dynamic1

可被共享的对象文件(Shared object file)

1

readelf -h libtestelf.so1

程序头部 Elf32_phdr

以程序运行的角度看 ELF 文件, 就需要程序头表,即要运行这个 elf 文件，需要将哪些东西载入到内存镜像。而节区头部表是以 elf 资源的角度来看待 elf 文件的，即这个 elf 文件到底存在哪些资源，以及这些资源之间的关联关系，

程序头部是一个表，它的起始地址在 elf 头部结构中的 e_phoff 成员指定，数量由 e_phnum 表示，每个程序头部表项的大小由 e_phentsize 指出。

可执行文件或者共享目标文件的程序头部是一个结构数组，每个结构描述了一个段或者系统准备程序执行所必需的其它信息。目标文件的”段”包含一个或者多个”节区”，也就是” 段内容（Segment Contents）”。程序头部仅对于可执行文件和共享目标文件有意义。

下面来看程序头号部表项的数据结构

段类型 p_type

readelf -l 查看程序头表

在程序头表之后, 列出了６个段, 这些组成了最终在内存中执行的程序.

其还提供了各段在虚拟地址空间和物理空间的大小, 位置, 标志, 访问权限和对齐方面的信息. 还指定了 yui 个类型来更精确的描述段.

各段的语义如下

可重定位的对象文件(Relocatable file)

1

readelf -l add.o1

可重定向文件, 是一个需要链接的对象, 程序头表对其而言不是必要的,　因此这类文件一般没有程序头表

可执行的对象文件(Executable file)

1

readelf -l testelf_dynamic1

可被共享的对象文件(Shared object file)

1

readelf -l libtestelf.so1

虚拟地址空间中的各个段, 填充了来自 ELF 文件中特定的段的数据. 因而 readelf 输出的第二部分指定了那些节载入到哪些段(节段映射).

物理地址信息讲被忽略, 因为该信息是由内盒根据物理页帧到虚拟地址空间中相应位置的映射情况动态分配的.只有在没有 MMU(因而没有虚拟内存)的系统上该信息才是由意义的

节区（Sections）

节区中包含目标文件中的所有信息

除了：ELF 头部、程序头部表格、节区头部表格。

节区满足以下条件：

1. 目标文件中的每个节区都有对应的节区头部描述它，反过来，有节区头部不意味着有节区。
2. 每个节区占用文件中一个连续字节区域（这个区域可能长度为 0）。
3. 文件中的节区不能重叠，不允许一个字节存在于两个节区中的情况发生。
4. 目标文件中可能包含非活动空间（INACTIVE SPACE）。这些区域不属于任何头部和节区，其内容未指定。

节区头部表格

ELF 文件在描述各段的内容时, 是指定了哪些节的数据映射到段中. 因此需要一个结构来管理各个节的内容, 即节头表

节区头部表是以 elf 资源的角度来看待 elf 文件的，即这个 elf 文件到底存在哪些资源，以及这些资源之间的关联关系，而前面提到的程序头部表，则以程序运行来看 elf 文件的，即要运行这个 elf 文件，需要将哪些东西载入到内存镜像。

ELF 头部中，

e_shoff 成员给出从文件头到节区头部表格的偏移字节数；

e_shnum 给出表格中条目数目；

e_shentsize 给出每个项目的字节数。

从这些信息中可以确切地定位节区的具体位置、长度。

从之前的描述中可知，每一项节区在节区头部表格中都存在着一项元素与它对应，因此可知，这个节区头部表格为一连续的空间，每一项元素为一结构体

那么这个节区头部由 elfxx_shdr（定义在include/uapi/linux/elf.h）, 32 位 elf32_shdr， 64 位 elf64_shdr

结构体的成员如下

节区类型 sh_type

sh_type 的取值如下:

节区标志 sh_flags

sh_flag 标志着此节区是否可以修改，是否可以执行，如下定义：

sh_link 和 sh_info 字段

sh_link 和 sh_info 字段的具体含义依赖于 sh_type 的值

特殊节区

有些节区是系统预订的，一般以点开头号，因此，我们有必要了解一些常用到的系统节区。

readelf -S 查看节区头表

可重定位的对象文件(Relocatable file)

1

readelf -S add.o1

可重定向文件, 是一个需要链接的对象, 程序头表对其而言不是必要的,　因此这类文件一般没有程序头表

可执行的对象文件(Executable file)

1

readelf -S testelf_dynamic1

可被共享的对象文件(Shared object file)

1

readelf -S libtestelf.so1

字符串表

首先要知道，字符串表它本身就是一个节区，从第二章描述中可知，每一个节区都存在一个节区头部表项与之对应，所以字符串表这个节区也存在一个节区头部表项对应，而在 elf 文件头部结构中存在一个成员 e_shstrndx 给出这个节区头部表项的索引位置。因此可以通过

1

shstrab  = (rt_uint8_t *)module_ptr +shdr[elf_module->e_shstrndx].sh_offset;1

来得到字符串表的起始位置。 字符串表节区包含以 NULL（ASCII 码 0）结尾的字符序列，通常称为字符串。ELF 目标文件通常使用字符串来表示符号和节区名称。对字符串的引用通常以字符串在字符 串表中的下标给出。

一般，第一个字节（索引为 0）定义为一个空字符串。类似的，字符串表的最后一个字节也定义为 NULL，以确保所有的字符串都以 NULL 结尾。索引为 0 的字符串在 不同的上下文中可以表示无名或者名字为 NULL 的字符串。

允许存在空的字符串表节区，其节区头部的 sh_size 成员应该为 0。对空的字符串表而言，非 0 的索引值是非法的。

例如：对于各个节区而言，节区头部的 sh_name 成员包含其对应的节区头部字符串表节区的索引，此节区由 ELF 头的 e_shstrndx 成员给出。下图给出了包含 25 个字节的一个字符串表，以及与不同索引相关的字符串。

那么上面字符串表包含以下字符串：

Symbol Table

首先，符号表同样本身是一节区，也存在一对应节区头部表项。

目标文件的符号表中包含用来定位、重定位程序中符号定义和引用的信息。

符号表索引是对此数组的索引。索引 0 表示表中的第一表项，同时也作为未定义符号的索引。

符号表是由一个个符号元素组成，用 elfxx_sym 来结构来表示, 定义在include/uapi/linux/elf.h, 同样 32 位为 elf32_sym, 64 位对应 elf64_sym

每个元素的数据结构如下定义：

st_info 给出符号的类型和绑定属性

st_info 中包含符号类型和绑定信息，操纵方式如：

1
2
3

#define ELF32_ST_BIND(i) ((i)>>4)
#define ELF32_ST_TYPE(i) ((i)&0xf)
#define ELF32_ST_INFO(b, t) (((b)<<4) + ((t)&0xf))123

st_info 的高四位（ELF32_ST_BIND(i)）

表示符号绑定，用于确定链接可见性和行为。具体的绑定类型如：

全局符号与弱符号之间的区别主要有两点：

1. 当链接编辑器组合若干可重定 位 的 目 标 文 件 时 ， 不 允 许 对 同 名 的 STB_GLOBAL 符号给出多个定义。另一方面如果一个已定义的全局符号已经存在，出现一个同名的弱符号并不会产生错误。链接编辑器尽关心全局符号，忽略弱符号。类似地，如果一个公共符号（符号的 st_shndx 中包含 SHN_COMMON），那么具有相同名称的弱符号出现也不会导致错误。链接编辑器会采纳公共定义，而忽略弱定义。
2. 当链接编辑器搜索归档库（archive libraries）时，会提取那些包含未定义全局符号的档案成员。成员的定义可以是全局符号，也可以是弱符号。连接编辑器不会提取档案成员来满足未定义的弱符号。未能解析的弱符号取值为 0。

在每个符号表中，所有具有 STB_LOCAL 绑定的符号都优先于弱符号和全局符号。符号表节区中的 sh_info 头部成员包含第一个非局部符号的符号表索引。

st_info 的低四位 ELF32_ST_TYPE(i)

定义如下

在共享目标文件中的函数符号（类型为 STT_FUNC）具有特别的重要性。当其他目标文件引用了来自某个共享目标中的函数时，链接编辑器自动为所引用的符号创建过 程链接表项。类型不是 STT_FUNC 的共享目标符号不会自动通过过程链接表进行引用。

如果一个符号的取值引用了某个节区中的特定位置，那么它的节区索引成员（st_shndx）包含了其在节区头部表中的索引。当节区在重定位过程中被移动时，符号的取值也会随之变化，对符号的引用始终会“指向”程序中的相同位置。

st_shndx

如前面所述，st_shndx 给出相关的节区头部表索引。但其值也存在一些特殊值，具有某些特殊的含义：

st_value

不同的目标文件类型中符号表项对 st_value 成员具有不同的解释：

1. 在可重定位文件中，st_value 中遵从了节区索引为 SHN_COMMON 的符号的对齐约束。
2. 在可重定位的文件中，st_value 中包含已定义符号的节区偏移。就是说，st_value 是从 st_shndx 所标识的节区头部开始计算，到符号位置的偏移。
3. 在可执行和共享目标文件中，st_value 包含一个虚地址。为了使得这些文件的符号对动态链接器更有用，节区偏移（针对文 件的解释）让位于虚拟地址（针对内存的解释），因为这时与节区号无关。

尽管符号表取值在不同的目标文件中具有相似的含义，适当的程序可以采取高效的数据访问方式。

nm 查看符号表

1

nm *.o1

可重定向文件, 是一个需要链接的对象, 程序头表对其而言不是必要的,　因此这类文件一般没有程序头表

可执行的对象文件(Executable file)

1

nm testelf_dynamic1

可被共享的对象文件(Shared object file)

1

nm libtestelf.so1

重定位信息

重定位是将符号引用与符号定义进行连接的过程。例如，当程序调用了一个函数时，相关的调用指令必须把控制传输到适当的目标执行地址。

重定位表项

可重定位文件必须包含如何修改其节区内容的信息，从而允许可执行文件和共享目标文件保存进程的程序映像的正确信息。重定位表项就是这样一些数据。

可重定位表项的数据结构如下定义:

Elf32_Rel

Elf32_Rela

重定位节区会引用两个其它节区：符号表、要修改的节区。节区头部的 sh_info 和 sh_link 成员给出这些关系。不同目标文件的重定位表项对 r_offset 成员具有略微不同的解释。 r_info 通常分为高 8 位和低 8 位，分别表示不同的含义：

1
2
3

#define ELF32_R_SYM(i) ((i)>>8)
#define ELF32_R_TYPE(i) ((unsigned char)(i))
#define ELF32_R_INFO(s, t) (((s)<<8) + (unsigned char)(t))123

高 8 位用作要进行重定位的符号表索引，通过它可以得出一个符号表项，而低 8 位表示将实施的重定位类型，它是和处理器相关的。

ELF32_R_TYPE(i)

重定位表项描述如何修改后面的指令和数据字段。一般，共享目标文件在创建时，其基本虚拟地址是 0，不过执行地址将随着动态加载而发生变化。
